6. Elements estructurals

Al llarg de la unitat hem vist diversos tipus d'elements estructurals. A continuació estudiarem els més importants, classificats segons la funció que tenen.

6.1.PILAR, COLUMNA i PILASTRA





Es tracta d'elements verticals que suporten el pes de l'estructura que està per damunt d'aquests i el transmeten fins a un nivell inferior o fins als fonaments. Aquests fonaments, alhora, traslladen al terreny les càrregues de la resta de l'estructura.
Resisteixen esforços de compressió i, segons els període de la història en què es van construir, són de pedra, de formigó armat o metàl·liques.

• Els pilars són quadrats o rectangulars.

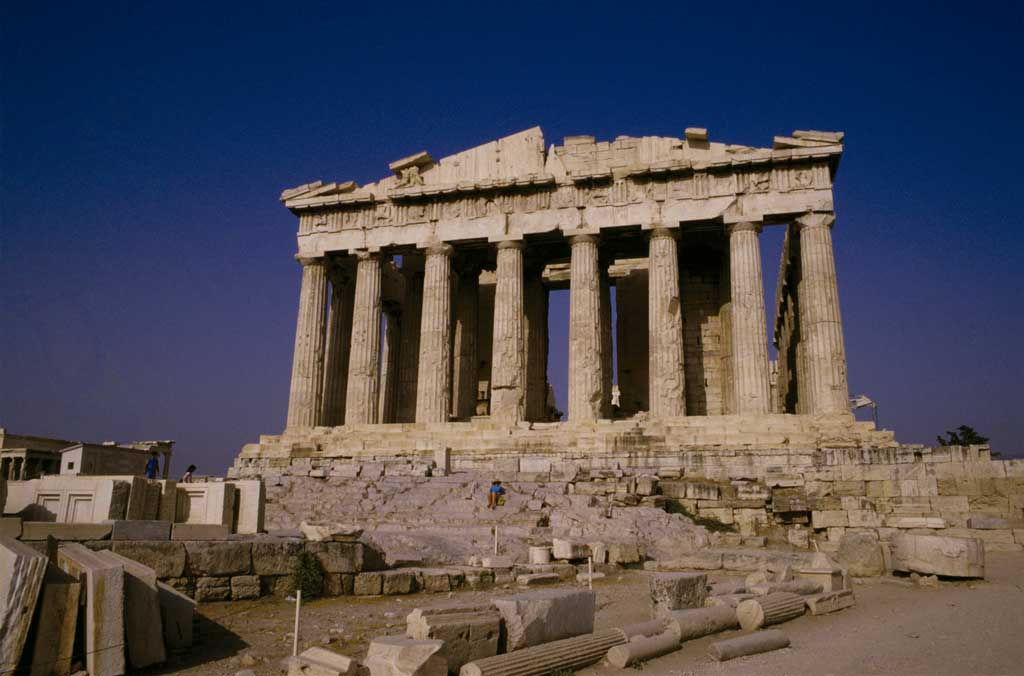

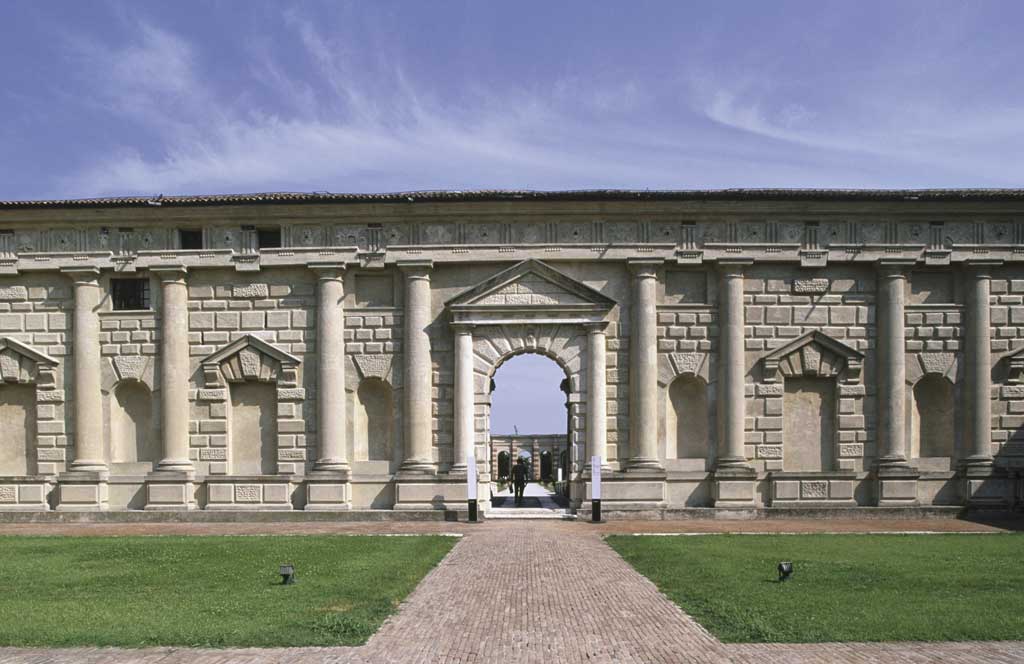

• Les columnes són cilíndriques i, a més de funcions estructurals, solen tenir fins decoratius.
• Les pilastres són columnes o pilars adossats a un mur.

6.2.BIGA, BIGUETA i llinda





Són elements horitzontals lineals. La funció que tenen és salvar un espai entre dos suports.

• Les bigues recolzen en els pilars i els transmeten el pes del sostre o de la coberta.
• Les biguetes són bigues menudes dins del forjat que porten les càrregues fins a les bigues.

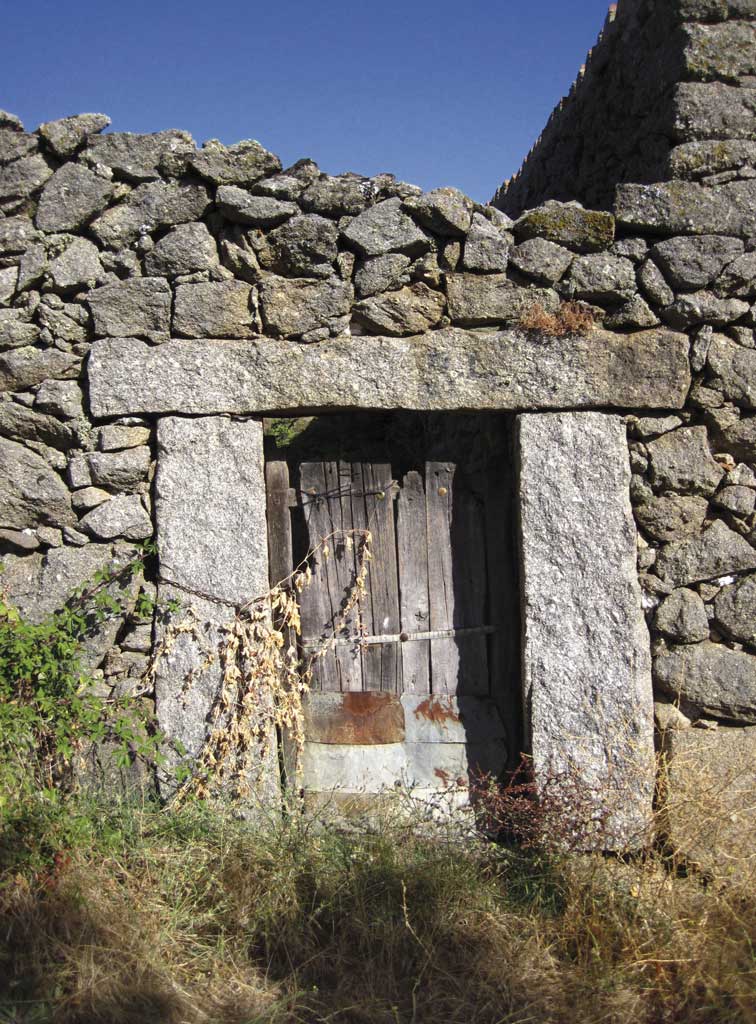

• Les llindes, anomenats arquitraus en l'arquitectura clàssica, serveixen per a salvar l'espai entre columnes o per a obrir buits, finestres o portes en els murs.

Aquests elements suporten esforços de flexió i, en l'actualitat, es construeixen d'acer o de formigó armat (recorda que el formigó resisteix la compressió, i les armadures d'acer, la tracció).
En l'antiguitat, quan la pedra era un dels materials de construcció més utilitzats, les llindes no podien tenir gaire longitud, per la qual cosa, les obertures que es feien eren menudes.

6.3.ARCS I voltes

Són elements corbs, bidimensionals o tridimensionals, que serveixen per a cobrir l'espai entre dos murs o dues columnes. Les peces que els formen resisteixen esforços de compressió i, per això, se solen construir amb materials com la pedra.

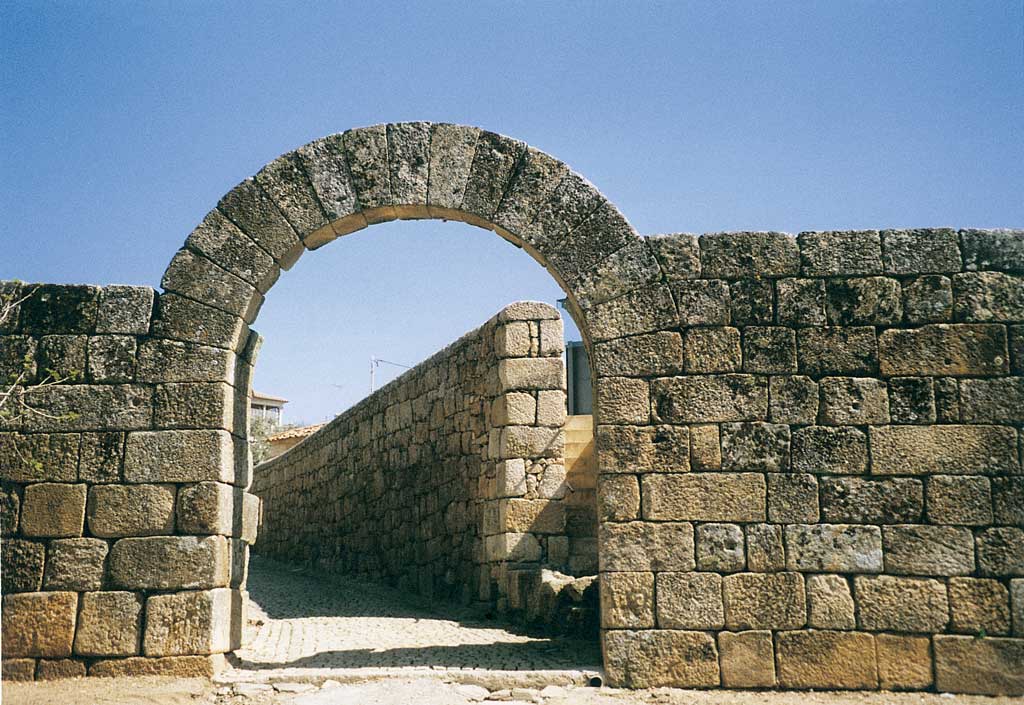

• Els arcs es construeixen mitjançant una estructura auxiliar anomenada cintra, que subjecta les peces que els formen (dovelles) mentre s'estan construint. La col·locació de la peça superior, que s'anomena clau, fa que l'arc se sostinga per si mateix, és a dir, que siga autoportant, sense necessitat d'emprar ciment o argamassa entre les dovelles.

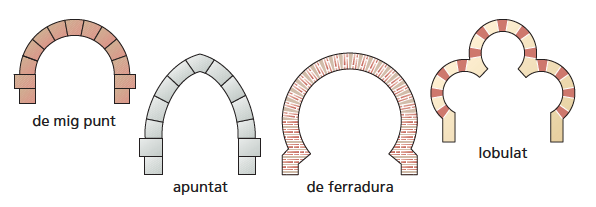

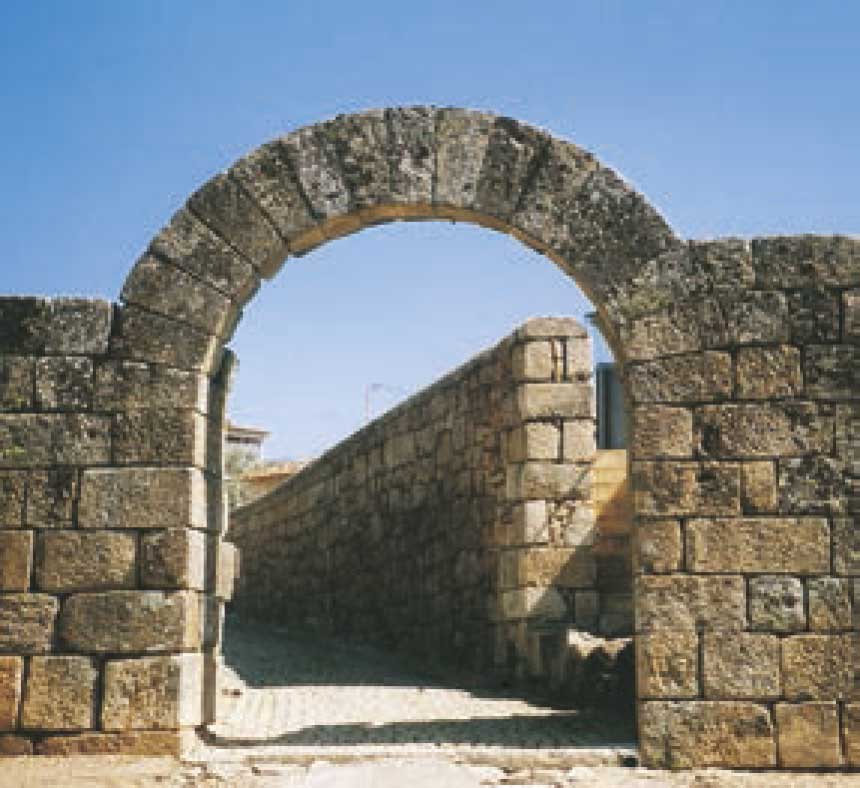

Hi ha diversos tipus d'arcs segons la forma que els caracteritza: de mig punt, apuntats, de ferradura, carpanells, lobulats o conopials, per exemple.

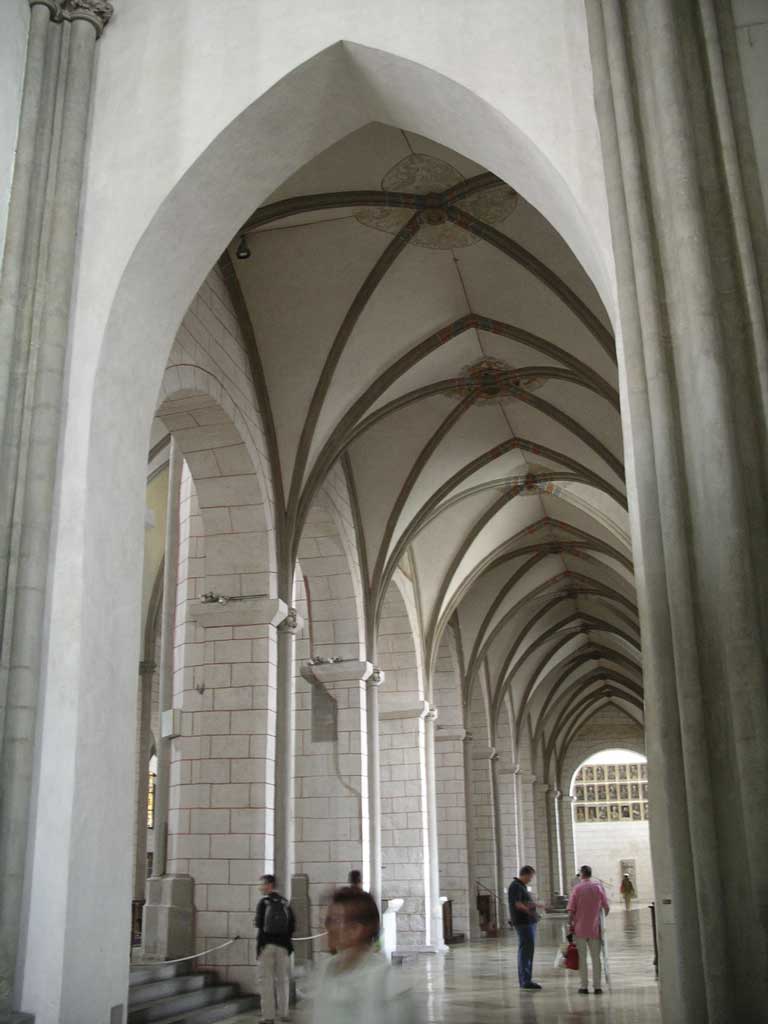

• Les voltes es construeixen a partir d’una successió contínua d’arcs (volta de canó) o amb l’entrecreuament d’uns quants (volta de creueria).





6.4.ARcBOTANTS i CONTRAFoRTs

Són elements destinats a contenir les càrregues dels arcs i de les voltes.

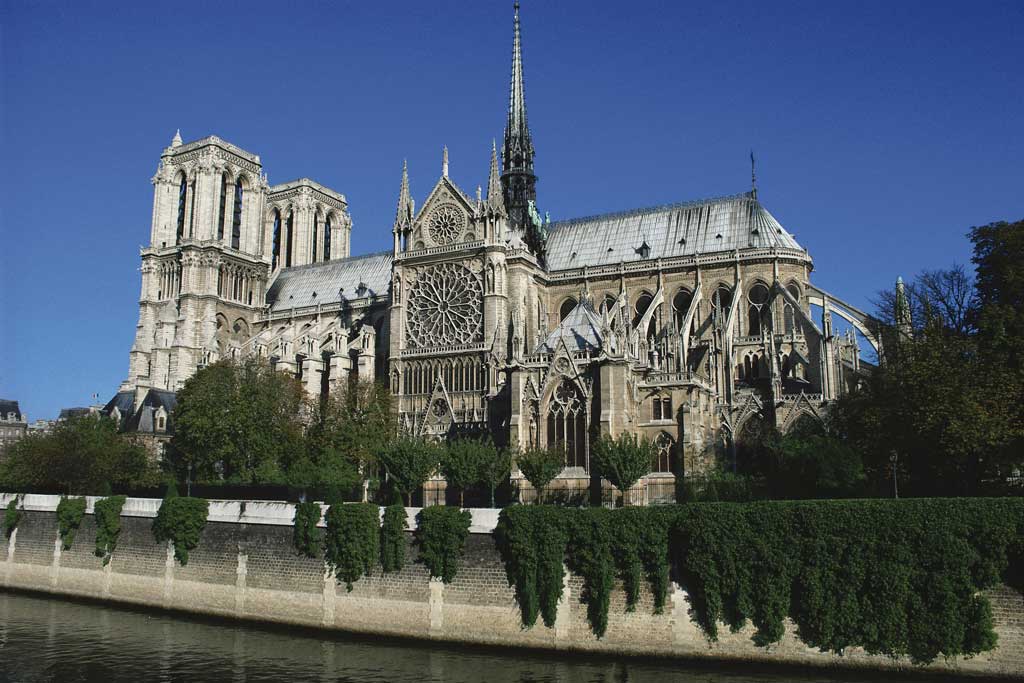

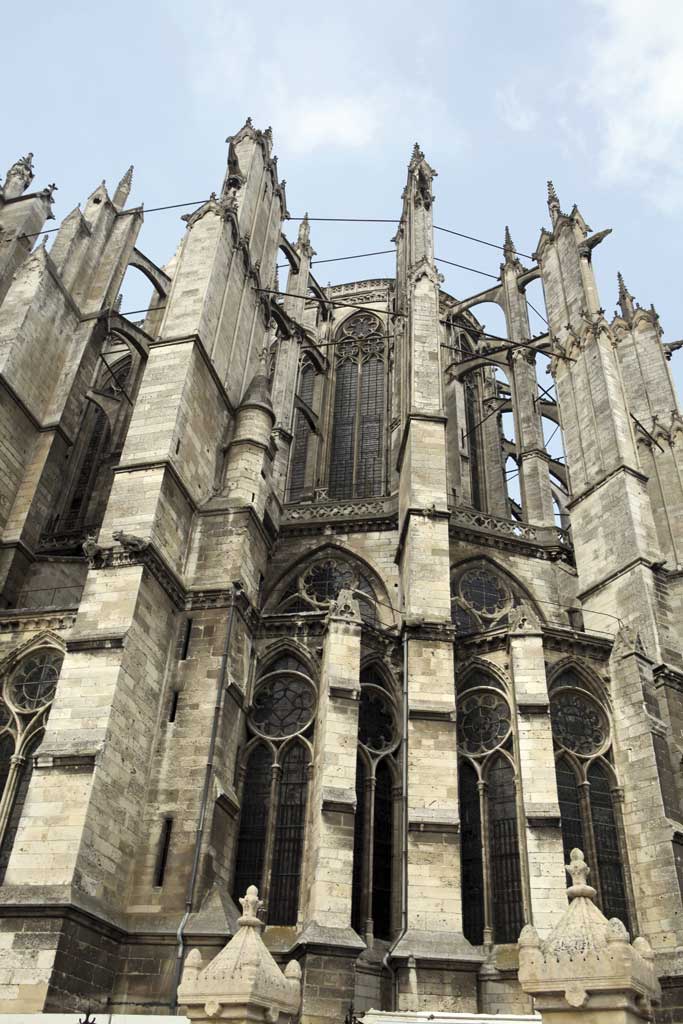

• L'arcbotant és un arc exterior que porta les càrregues perpendiculars de les voltes fins al contrafort, que és l'element vertical que les suporta.

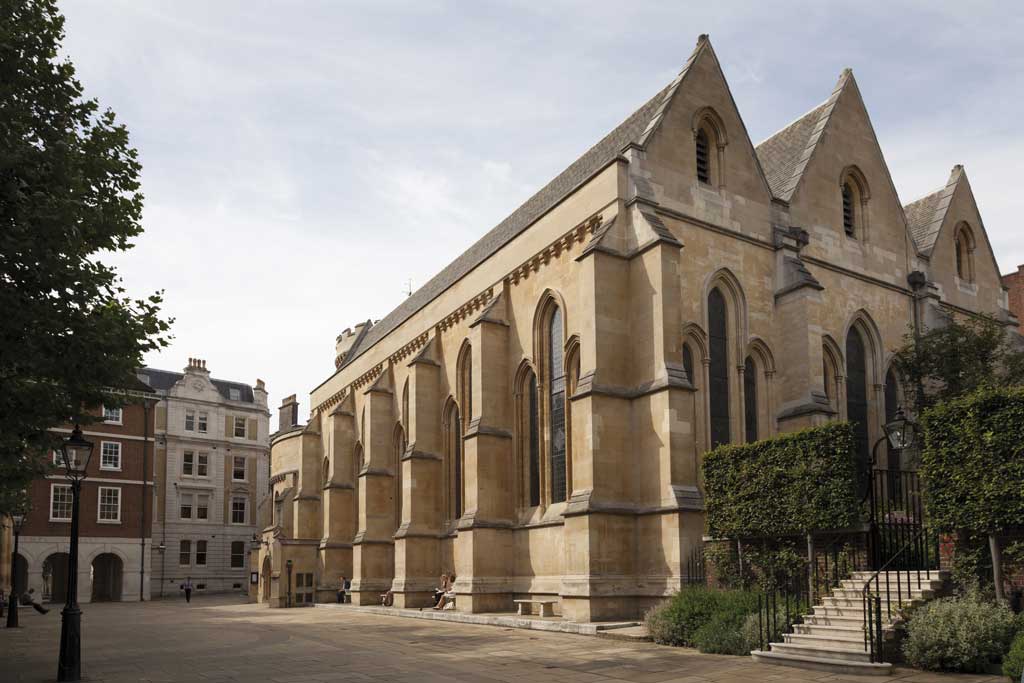

• El contrafort pot estar adossat directament al mur per a reforçar-lo i transmetre les càrregues de les voltes al terreny.

A part dels que es fan amb pedra, hui en dia també se'n fan amb formigó armat.





6.5.MURS DE CàrreGA i de CONTENCIÓ

Són elements verticals que transmeten les càrregues fins al terreny.

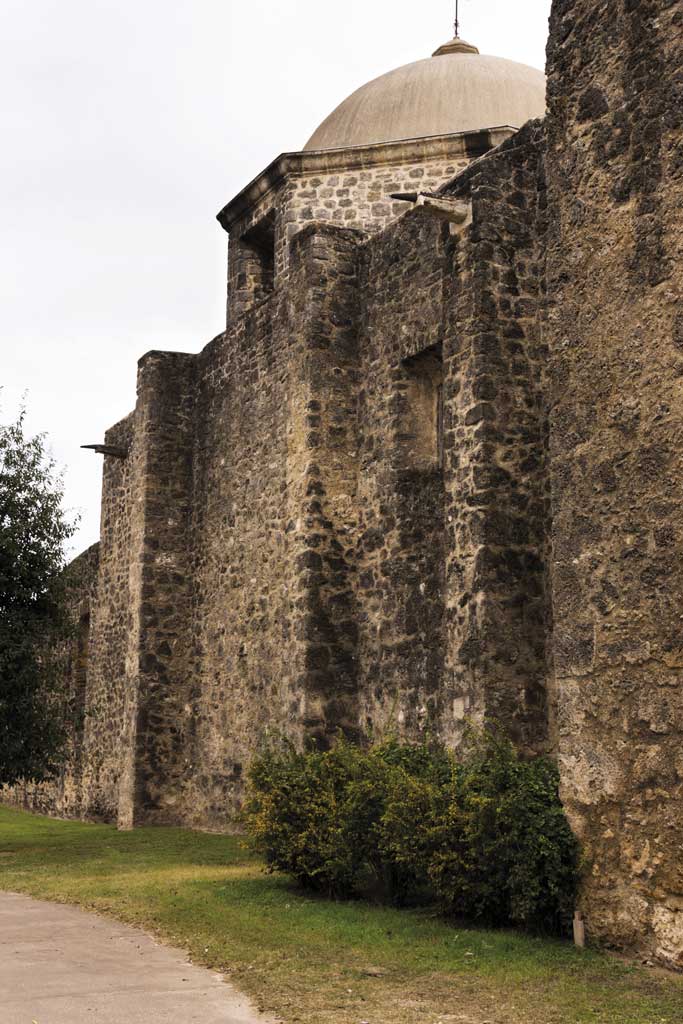

• Els murs de càrrega resisteixen esforços de compressió i poden estar construïts amb materials com ara pedra, rajola o tova.

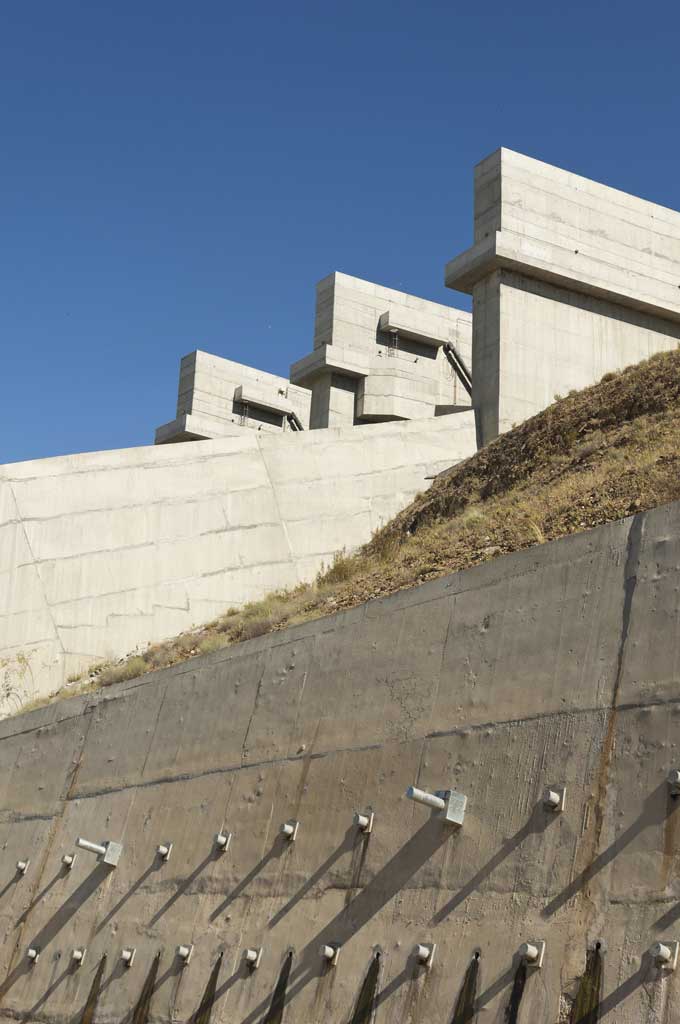

• Els murs de contenció suporten esforços de flexió per la força que el terreny exerceix sobre aquests i, per tant, s'han de construir amb formigó armat o mitjançant una gran acumulació de massa.





6.6.FORJAT

És un element horitzontal que s’estén en dues direccions i transmet les càr-regues que suporta a la resta de l’estructura. Resisteix esforços de flexió i està format per:

• Biguetes: porten el pes del forjat fins a les bigues.
• Revoltons: cobreixen l’espai entre les biguetes. Són elements buits que ajuden a alleugerar el pes del forjat.
• Capa superior de formigó armat: dóna homogeneïtat al forjat.

6.7.BASAMENT, sAbATA, LlOSAi PILó

S'encarrega de repartir la càrrega de l'estructura, de l'edifici o del pont sobre el terreny perquè no s'afone la construcció. El conjunt d'elements que duen a terme aquesta funció s'anomena fonaments. N'hi ha diferents tipus:

• El basament és l'element inferior de l'estructura. Es tracta d'una plataforma que sosté la resta de l'estructura i serveix com a base.

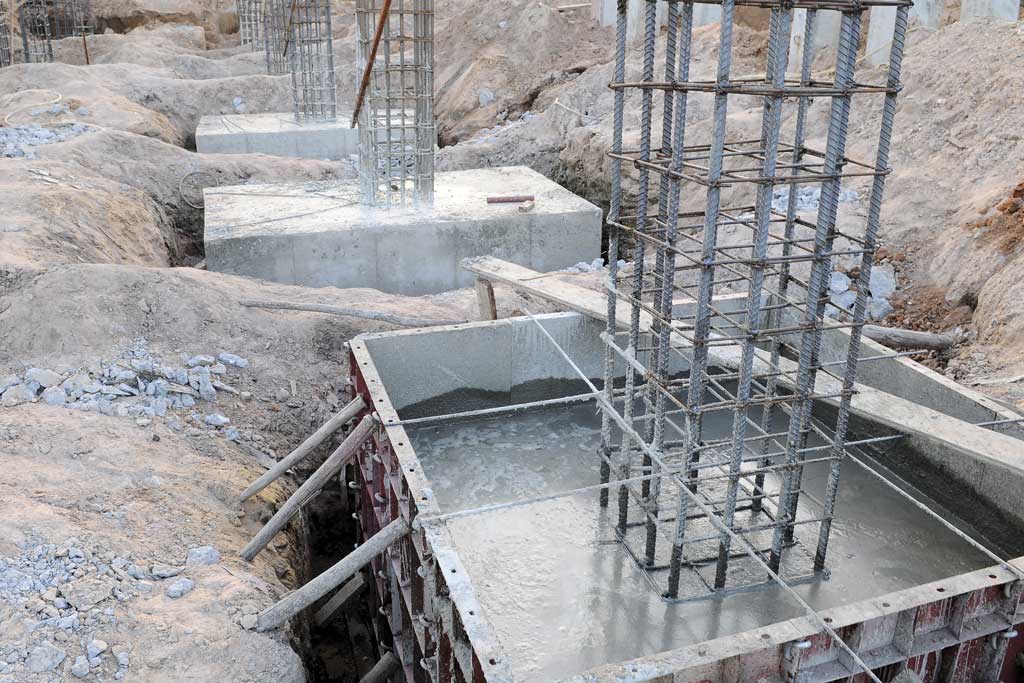

• Les sabates són prismes rectangulars de formigó situats sota els pilars.
• La llosa de fonaments és un element superficial de formigó que recolza en el terreny i s'encarrega de repartir les càrregues sobre aquest. Se sol utilitzar en terrenys blans.

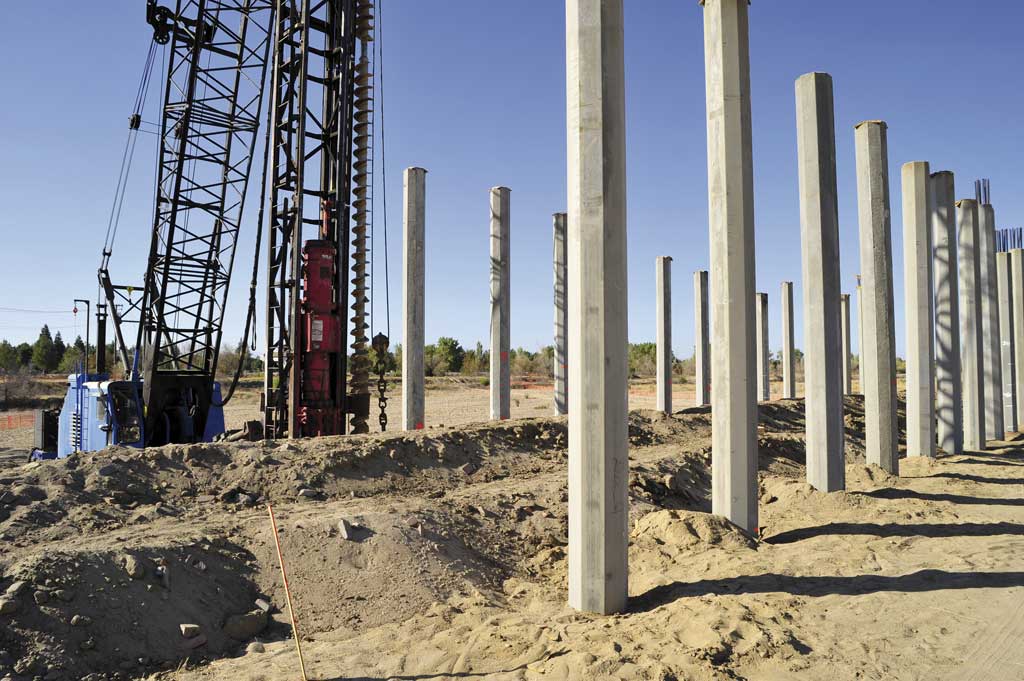

• Els pilons són columnes que es col·loquen verticalment en sòls inestables o argilosos a bastant profunditat per a aconseguir un terreny més ferm on descansar.











6.8.TIRANTS i TENSORS

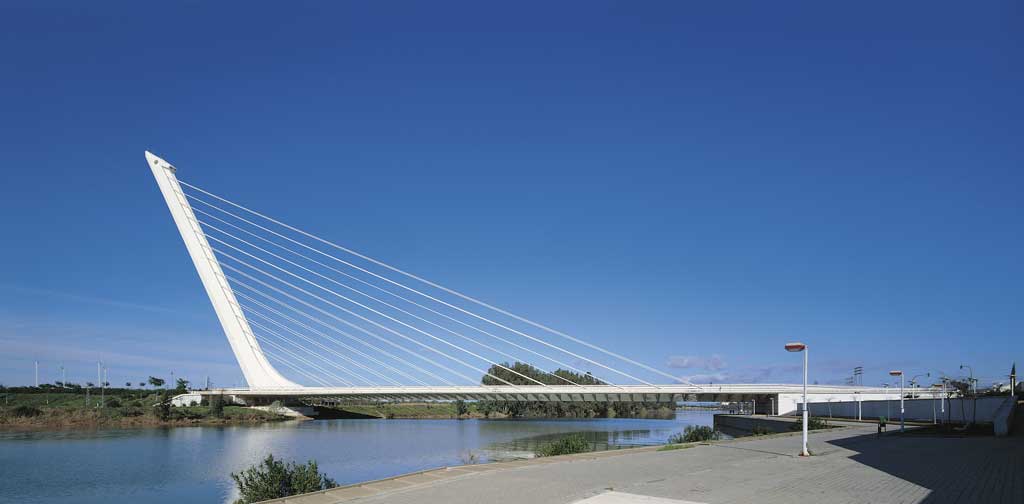

Són elements lineals, normalment cables d'acer, que han de resistir únicament esforços de tracció i es fan servir només en estructures suspeses o en travades.
