          ANÀLISI D'ESTRUCTURES

          ANÀLISI TIPOLÒGIC

          En aquest tipus d'anàlisi determinarem quin tipus d'estructura s'ha utilitzat en una construcció i quins elements hi podem reconéixer.
          A continuació farem l'anàlisi de les estructures que es mostren en dues fotografies distintes:

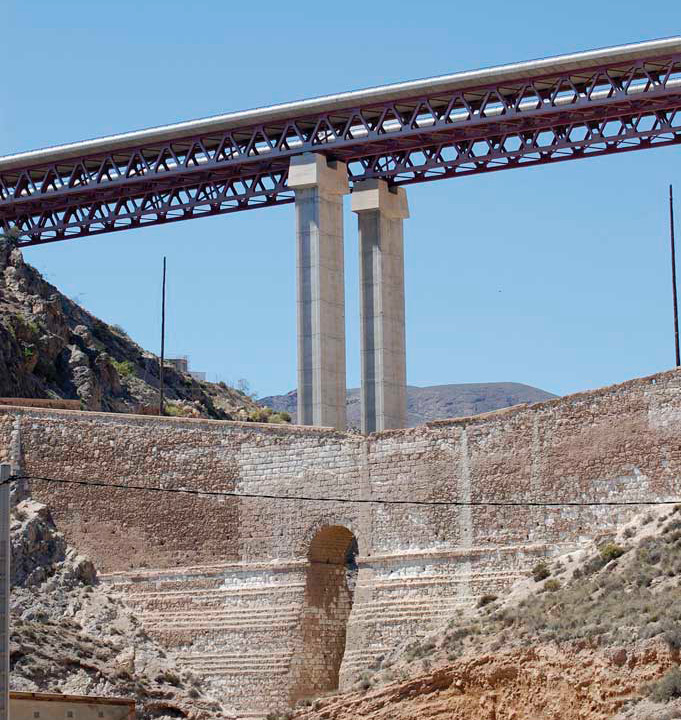

          a) En aquesta primera imatge observem dues estructures diferents utilitzades per a salvar el mateix tàlveg o desnivell.

          • En primer pla observem un pont antic construït amb pedra i amb rajola que, malgrat que presenta un arc de mig punt, respon al tipus d'estructura massiva. En la construcció d'aquestes estructures es van utilitzar murs de pedra i de rajola a l'exterior i rebliment d'altres materials a l'interior. En aquest cas, l'arc és necessari per a permetre el pas de l'aigua.
          • En la part superior de la imatge podem observar un viaducte modern construït amb pilars de formigó prefabricat i bigues triangulades metàl·liques, que sostenen un tauler, també de formigó. Les bigues triangulades alleugeren l'estructura i salven llums més grans, la qual cosa disminueix el nombre de pilars o de suports necessaris. Se solen utilitzar quan els ponts tenen una gran alçària, ja que, a més, l'ús excessiu de pilars encariria el pressupost del projecte.

          Análisis tipológico a).

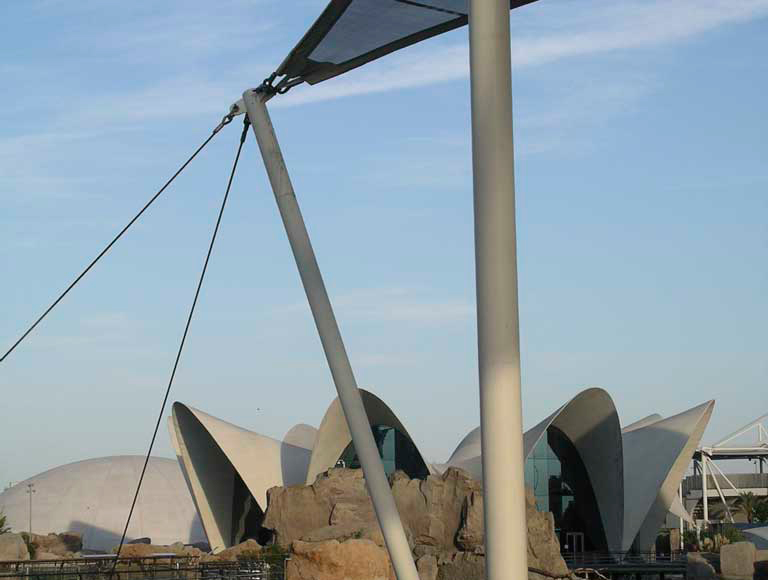

          b) L'anàlisi següent correspon a la imatge inferior. Hi observem, igualment, dos tipus d'estructures:

          • En un primer pla, una estructura de tirants en la qual s'observen uns suports verticals metàl·lics, dos tensors i una lona sotmesa a tracció com a coberta. Els tensors i la lona resisteixen esforços de tracció i els pilars de compressió, de la mateixa manera que ocorre en els ponts suspesos.
          • Al fons podem veure una estructura laminar, formada por huit làmines corbades de forma parabòlica. Aquest tipus de curvatura aporta una gran resistència a les làmines, que poden tenir molt poc de gruix i suportar el seu propi pes. Aquestes estructures suporten esforços de compressió.

          Anàlisi tipològic b).

          Activitats

          1. Observa la imatge:


          a) Quins dos tipus d’estructures hi pots apreciar?

          b) Per què penses que s’han utilitzat dos tipus d’estructures tan diferents en la mateixa construcció?

          c) Quins elements pots identificar en cada una?

          d) Com s’anomenen les peces que formen l’arc? I la peça central d’aquest?

          ANÀLISI FUNCIONAL



          Alçat del pont.





          A continuació estudiarem com funcionen l'estructura i els elements d'aquesta segons les càrregues que han de suportar.
          Per a analitzar el funcionament d'una estructura hem d'imaginar com es traslladen les càrregues des del punt en què s'apliquen fins al terreny on descansen, i quins esforços suporta cada element estructural quan passen aquestes càrregues pel seu interior.

          Activitats

          1. Quina funció creus que té aquest pont? Què penses que hi pot haver davall del pont? És per a vianants o hi poden transitar vehicles?

          2. Identifica i anomena els elements del pont numerats en el dibuix i indica de quin material està fet cada un.

          3. Dibuixa l’alçat del pont i com es deformaria sota l’efecte de les càrregues resultants del seu propi pes i del de les persones que caminen sobre el pont.

          4. Explica quin tipus d’esforç apareixeria en cada element del pont sota l’efecte d’aquestes càrregues.

          5. Dibuixa el recorregut de les càrregues fins al sòl per l’interior dels elements del pont.

          6. Es podrien intercanviar els materials amb què estan fabricats el tauler i l’arc? Explica quins utilitzaries.

          7. Com es poden unir a la biga els tirants i el tauler? Dissenya un tipus d’unió per a cada cas.

          8. Copia la taula següent en el teu quadern i completa-la.

          1

          Activitat 1
          Observa la imatge:

          2

          Activitat 1
          Quina funció creus que té aquest pont? Què penses que hi pot haver davall del pont? És per a vianants o hi poden transitar vehicles?

          3

          Activitat 2
          Relaciona els elements següents:

          4

          Activitat 3
          Dibuixa l’alçat del pont i com es deformaria sota l’efecte de les càrregues resultants del seu pes i del de les persones que caminen sobre el pont.

          5

          Activitat 4
          Explica quin tipus d’esforç apareixeria en cada element del pont sota l’efecte de les càrregues del seu pes i de les persones que caminen sobre el pont.

          6

          Activitat 5
          Dibuixa el recorregut de les càrregues fins al sòl per l’interior dels elements del pont.

          7

          Activitat 6
          Es podrien intercanviar els materials amb què estan fabricats el tauler i l’arc? Explica quins utilitzaries.

          8

          Activitat 7
          Com es poden unir a la biga els tirants i el tauler? Dissenya un tipus d’unió per a cada cas.

          9

          Activitat 8
          Completa la taula següent:
