Para la realización manual de un dibujo técnico, el diseñador debe emplear con precisión una serie de instrumentos de dibujo sobre un soporte en papel. Veamos las características de cada uno de estos elementos.
Soporte
El papel es el soporte gráfico para el dibujo técnico. Aunque existen varios tipos de papel (pautado, milimetrado, vegetal, etc.), el más empleado es el blanco opaco de grosor y peso determinados. El tamaño del papel está regulado por el estándar DIN. El formato más utilizado es el de la serie A y, en concreto, el formato A4, de dimensiones 210 × 297 mm. Los tamaños superiores se obtienen duplicando el lado menor, y los de menor tamaño, dividiendo el lado mayor. Así, el tamaño A3 es 420 × 297 mm. El mayor formato de esta serie es el A0, cuya superficie ocupa 1 m2.
Instrumentos de trazado

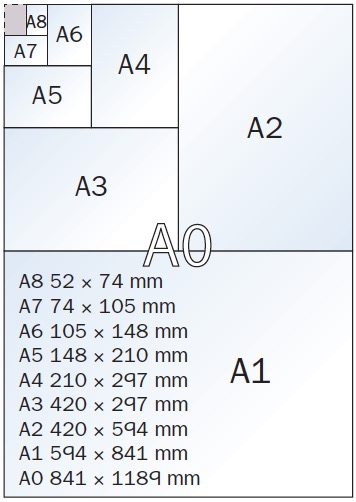

Figura 2.5. Medidas estándar del papel.
Para representar las líneas de nuestro dibujo sobre el papel, empleamos diferentes instrumentos de trazado. Los más comunes son el lápiz y el compás.
Lápiz
Para dibujar sobre el papel, empleamos sobre todo el lápiz, instrumento de madera con forma cilíndrica, larga y delgada que dispone de una barra interior de grafito también cilíndrica (mina). Su desplazamiento deja una fina capa de grafito que forma las líneas del dibujo. La dureza de la mina determina la marca que deja sobre el papel. Se clasifican en lápices H (hard), que son más duros y marcan menos el trazo, y lápices B (black), que son más blandos y marcan más el papel. El lápiz HB es de dureza media y se emplea para los primeros diseños a mano alzada.

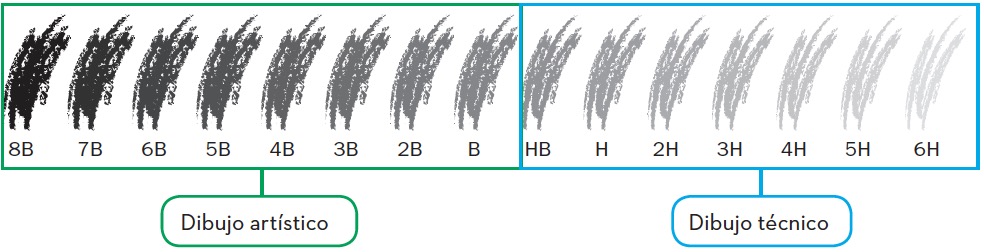

Figura 2.6. Lápices de diferente dureza.
Compás
Para trazar circunferencias o arcos, se utiliza el compás, instrumento formado por dos brazos, uno terminado en punta metálica y otro que sujeta la mina, unidos por una articulación superior. Para trazar el arco, se sujeta el compás por la articulación, se «pincha» con la punta sobre el papel y se gira, inclinándolo en el sentido del arco.
Figura 2.7. Compás.
Instrumentos auxiliares
Para trazar líneas rectas, perpendiculares o paralelas se precisan dos instrumentos auxiliares: la escuadra y el cartabón. El uso de ambos permite trazar diferentes líneas: manteniendo fija una de ellas y deslizando la otra como guía, se pueden trazar paralelas y perpendiculares. Además, combinándolas, forman ángulos concretos.

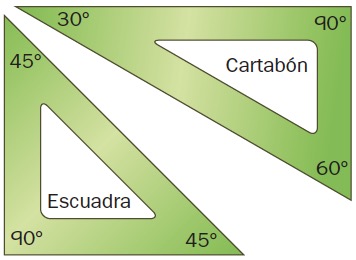

Figura 2.8. Escuadra y cartabón.
Figura 2.9. Obtención de ángulos con escuadra y cartabón.
Instrumentos de medida
Regla
La regla es un instrumento rectangular graduado en uno de sus lados mayores. Las marcas largas son centímetros, y las marcas cortas, milímetros. Suele ser de plástico para el dibujo técnico y metálica para el trabajo en el aula taller.

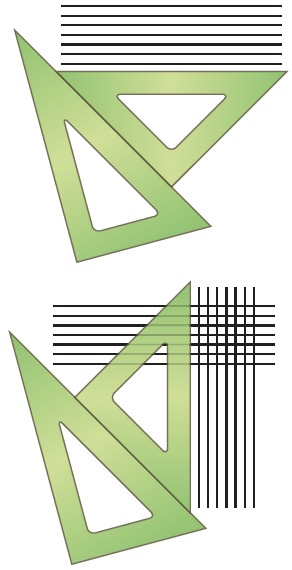

Figura 2.10. Trazado de paralelas y perpendiculares.
● Mide con precisión y marca con un lápiz muy fino.
● Sujeta firmemente la escuadra y el cartabón mientras trazas líneas.
● Sujeta el papel a la mesa con cinta adhesiva.
● El grafito puede ensuciar el dibujo al desplazar la escuadra y el cartabón. Límpialos a menudo con agua y jabón.
Transportador de ángulos
El transportador de ángulos es un instrumento de medida con forma semicircular o circular, graduado en grados sexagesimales. Para medir ángulos, situaremos uno de los lados del ángulo que queremos medir sobre el 0º y el otro lado señalará la medida del ángulo. También se le llama goniómetro o semicírculo graduado.
En una ilusión óptica nada es lo que parece: las líneas inclinadas son... ¡paralelas!

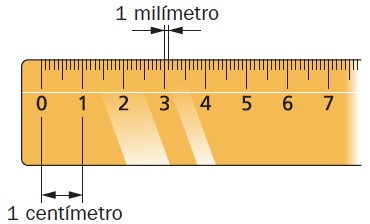

Figura 2.11. Regla.

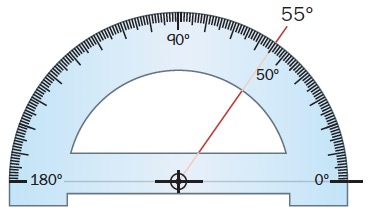

Figura 2.12. Transportador de ángulos.

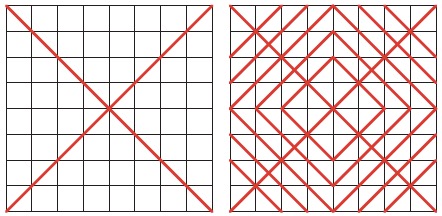

- Dibuja sobre una hoja de tamaño A4 en blanco un cuadrado de 8 cm de lado con ayuda de la regla, la escuadra y el cartabón. Traza rectas paralelas y perpendiculares cada 1 cm para formar la cuadrícula de la figura.
- Traza diagonales sobre la cuadrícula, en otro color, y podrás comprobar el grado de precisión de tu dibujo.
- Finalmente, traza paralelas a las dos diagonales anteriores y obtendrás un dibujo como el de la figura.
