Una de las características del dibujo técnico es que contiene medidas. La representación mediante escalas y la acotación permiten representar dichas medidas.
Escalas
Cuando queremos representar un objeto, un mapa o un plano sobre el papel, debemos tener en cuenta el espacio de que disponemos para realizar el dibujo. Si se trata de un objeto pequeño, el dibujo tendrá que ser mayor que el objeto real. Pero si se trata de un objeto grande, un mapa o un plano, el dibujo tendrá que ser menor que el objeto real.
Una escala es la relación entre las medidas del dibujo y las medidas reales del objeto.
La escala gráfica se utiliza generalmente en escalas de ampliación. Cada espacio diferenciado con color representa una unidad del dibujo.
Figura 2.4. Escala gráfica.
La escala se puede representar de forma numérica o gráfica, y puede ser:
- Escala natural: las medidas del dibujo son las medidas reales del objeto. Se representa como 1:1.
- Escala de ampliación: las medidas del dibujo son mayores que las medidas reales del objeto (2:1, 5:1).
- Escala de reducción: las medidas del dibujo son menores que las medidas reales del objeto, del mapa o del plano (1:3, 1:10).

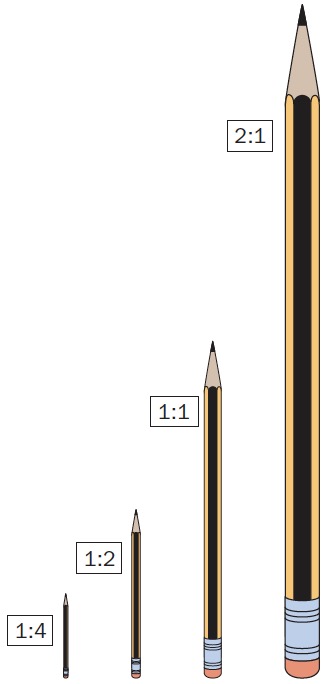

Figura 2.3. Representación de un lápiz en distintas escalas.
En dibujo técnico, existen unas escalas normalizadas para distintas representaciones en fabricación, edificación, urbanismo, etc.
| Escalas de reducción |
Escalas de ampliación |
| Fabricación e instalación |
Construcciones civiles y edificación |
Topografía |
Urbanismo |
1:2
1:5
1:10
1:20
1:50
1:100
1:200 |
1:5
1:10
1:20
1:50
1:100
1:200
1:500
1:1000 |
1:100
1:200
1:500
1:1000
1:2000
1:5000
1:10000
1:25000
1:50000 |
1:500
1:2000
1:2500
1:5000
1:25000
1:50000 |
2:1
5:1
10:1
20:1
50:1 |
- Accede a alguna aplicación de mapas como Google Maps o Here Maps y fíjate en la escala que aparece en la esquina inferior derecha. Contesta a las siguientes preguntas:
- ¿Es una escala numérica o gráfica?
- Si pulsas sobre el valor, cambian las unidades. ¿Qué otras unidades aparecen?
- Si aumentas o disminuyes el mapa, ¿qué ocurre con la escala?
La acotación es uno de los aspectos más importantes en el diseño gráfico de piezas y objetos.

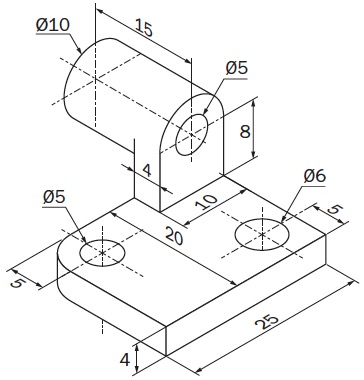

Figura 2.5. Pieza acotada.
Acotación
En dibujo técnico es importante indicar las dimensiones de objetos, planos y mapas. Estas dimensiones se representan de acuerdo con una serie de criterios normalizados.
Acotar consiste en indicar las dimensiones reales sobre un dibujo.
La acotación sigue unas normas específicas y consta de los siguientes elementos: línea de cota, líneas auxiliares de cota, terminales, cifras de cota y símbolos.
- Línea de cota: línea paralela a la arista a acotar que finaliza con terminales y está delimitada por las líneas auxiliares de cota. Sobre ella se coloca la cifra de cota. La separación entre la primera línea de cota y la figura debe ser de 8 mm, y la separación entre líneas de cota paralelas, de 5 mm.
- Líneas auxiliares de cota: líneas perpendiculares a la arista que delimitan la dimensión que se va a acotar. Sobrepasan la línea de cota en 2 mm.
- Terminales: se sitúan en los extremos de la línea de cota. Pueden ser flechas de 15º en la punta, trazos cortos de 45º o puntos.
Cifra de cota: se coloca centrada y encima de la línea de cota en horizontal, o a la izquierda de ella si es vertical. Si la cifra no cabe en la línea, se colocará en el lado derecho, en la prolongación de la línea.- Símbolos: preceden a la cifra de cota e indican una medida específica.
La acotación de circunferencias y arcos se puede hacer interior o exterior.

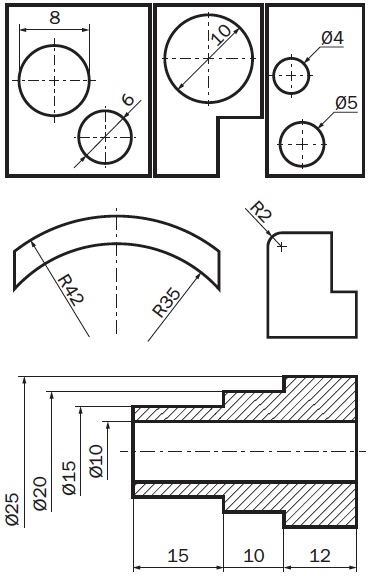

Figura 2.6. Acotación de circunferencias y arcos.
En la acotación de una figura se utilizará la misma unidad para todas las cotas. Al acotar una figura, deben indicarse todas las medidas necesarias, pero no deben repetirse medidas y se señalarán las mínimas posibles. La acotación también debe facilitar el proceso de fabricación o construcción.
Además de estas normas generales, también se tendrá en cuenta lo siguiente:
| Los ejes y las aristas no se utilizarán como líneas de cota o auxiliares. |
|
| Las líneas de cota no deben cruzarse entre sí ni con otras líneas. |
| Se acotará por el exterior de la figura, siempre que sea posible. |

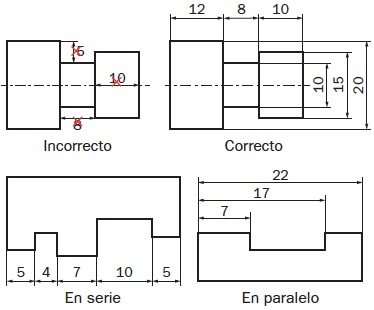

Las líneas de cota se colocarán en serie o alineadas y en paralelo, de menor a mayor medida.
|
- Coge un tornillo del taller y dibújalo a escala 4:1 en un DIN A4.
- Dibuja el plano de tu habitación en un DIN A4. Utiliza una de las escalas normalizadas de edificación.
- Calcula las medidas del dibujo en las siguientes escalas:
- Dibuja en tu cuaderno una de las siguientes herramientas del taller de tecnología con una escala de reducción, Acótala con los elementos de acotación y teniendo en cuenta las normas de acotación.
