Para conocer de un modo riguroso los objetos tecnológicos que están presentes en nuestro entorno, debemos someterlos a un análisis detallado de las características propias que los diferencian de los demás. El análisis de un objeto debe tener en cuenta aspectos anatómicos y estéticos, funcionales, técnicos, económicos y ergonómicos.

1 El análisis anatómico y estético

El análisis anatómico y estético tiene en cuenta la forma, el tamaño, el color y la textura del objeto, así como de sus elementos componentes.

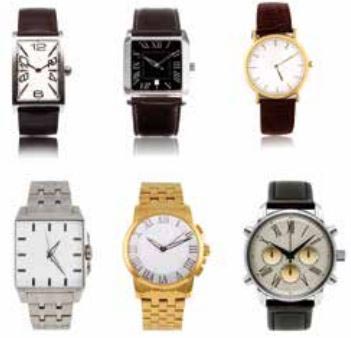

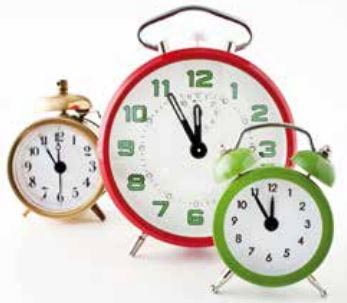

Relojes con diferente aspecto anatómico y estético.

La forma puede ser: lineal (destaca una magnitud longitudinal, como en una aguja, un cable o un poste), plana (imperan dos dimensiones lineales, por ejemplo, en una hoja de papel, una baldosa o una alfombra) y volumétrica o tridimensional (no predomina ninguna de las tres dimensiones; pueden ser formas geométricas regulares, como cilindros, cubos, poliedros, etc., o irregulares).
El tamaño se puede analizar según el valor de sus dimensiones o en comparación con otros objetos (más grande o más pequeño que...).
El color de un objeto puede ser natural o artificial, si el objeto está recubierto de barnices o pinturas. En función del entorno en que se encuentra el objeto, el color provoca sensaciones de armonía o de contraste, y se utiliza como elemento fundamental en los objetos de señalización o de aviso.
La textura se percibe por medio de la superficie del objeto. Así, los objetos pueden ser suaves, ásperos, lisos, rugosos...

2 El análisis funcional

El análisis funcional estudia el objeto desde el punto de vista de su funcionamiento y determina si cumple todos los cometidos para los que ha sido diseñado.

Un equipo multimedia, por ejemplo, tiene como finalidad básica reproducir y grabar imagen y sonido empleando un soporte óptico (el disco). El análisis funcional permite comprobar su correcto funcionamiento en cuanto a velocidad de reproducción, nitidez de las imágenes...

Despertadores con las mismas características básicas, pero diferentes tamaños y colores.

El análisis funcional es diferente y característico para cada objeto tecnológico y los parámetros que se evalúan son muy variados. En ocasiones, hay que valorar que el objeto fabricado no se utilice para otros propósitos distintos de aquellos para los que fue creado, o que funcione de otra manera diferente a aquella para la que fue diseñado. Por ejemplo, un teléfono móvil no puede emitir su señal electromagnética fuera de un estrecho margen de frecuencias, pues podría producir interferencias con otros sistemas.

Analiza los siguientes objetos en cuanto a su forma, tamaño, color y textura: lápiz, regla, balón, tetrabrik, estantería, pizarra.

3 El análisis técnico

El análisis técnico se ocupa del estudio y la valoración de los materiales y las técnicas que intervienen en la construcción de un objeto tecnológico.

Algunos materiales, como el plástico de la carcasa de un bolígrafo o la madera de una mesa, se pueden reconocer fácilmente de modo genérico; sin embargo, para determinar con exactitud el tipo de material (la clase de plástico o de madera utilizados en los ejemplos anteriores) es necesario recurrir a procedimientos, técnicas e instrumentos especializados.
De este modo, el análisis técnico de un objeto ofrecerá información de las piezas que lo componen, de los materiales con que se fabrica cada una de las piezas, cómo se elaboran y cómo se unen para componer el objeto final.

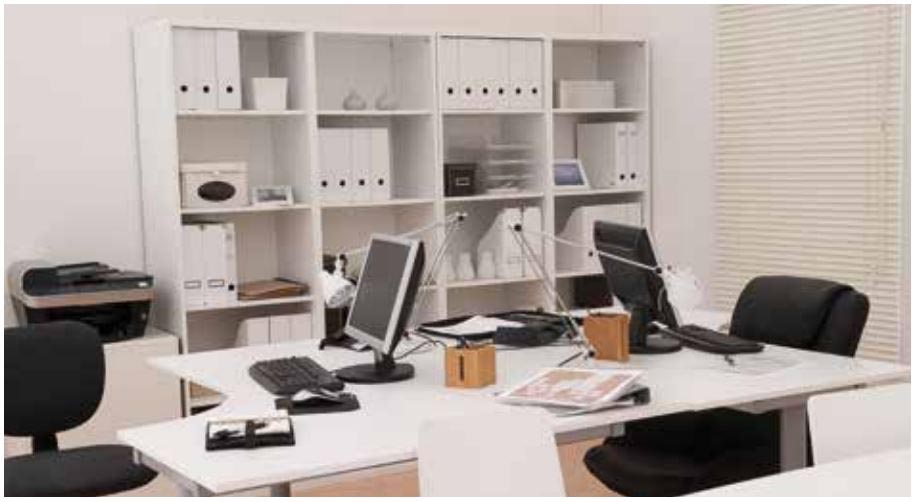

Objetos habituales en un escritorio. Para construir estos objetos ha sido necesaria la utilización de tecnologías muy diferentes.

Tecnologías de construcción

En la construcción de un objeto pueden participar diferentes tecnologías:

Tecnología mecánica. Interviene en la construcción y en el montaje de la mayoría de los objetos para dar forma o unir las piezas componentes. El moldeo, la mecanización o el ajuste son ejemplos de esta tecnología constructiva.
Tecnología eléctrica. Participa en la realización de instalaciones y conexiones de los objetos que usan la corriente eléctrica para su funcionamiento, como lámparas y electrodomésticos.
Tecnología electrónica. Se emplea en los objetos que contienen elementos de regulación, movimiento, temperatura, sonido o imagen, mediante corriente eléctrica (calculadoras, reproductores de música, televisores), y en equipos informáticos y de comunicación (ordenadores, impresoras, escáneres o teléfonos).
Tecnología química. Está presente en la composición de los materiales empleados para la confección de los objetos (pinturas o plásticos) y para permitir su funcionamiento, su mantenimiento o su limpieza (lubricantes o fluidos).

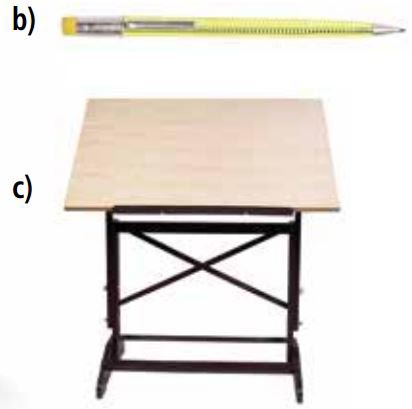

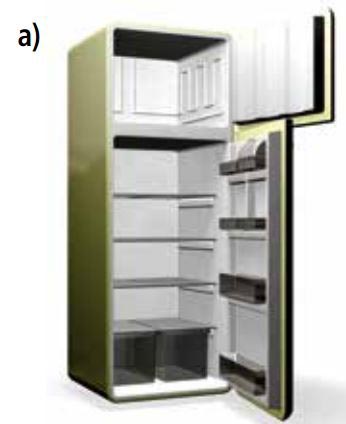

Analiza estos objetos y describe las diferentes tecnologías que pueden haber intervenido en su construcción.

	a)
	b) c)

4 El análisis económico

El análisis económico estudia los gastos que intervienen en la fabricación y comercialización de un objeto, ya que estos determinan su precio.

La relación calidad-precio de un objeto es el factor más importante a la hora de adquirirlo, de ahí el interés del análisis económico para decidir la viabilidad de la fa-bricación de un producto.
En el precio final del objeto interviene una serie de factores que hay que equilibrar para conseguir que el producto sea competitivo frente a otros de características similares. Estos factores son los costes de investigación y diseño, los de fabricación (costes directos e indirectos), los costes de almacenaje, los costes de transporte y los costes de promoción comercial.

Costes de investigación y diseño

Los costes de investigación y diseño pueden suponer una parte importante del coste final del producto. Un producto novedoso y atractivo se venderá con más facilidad porque no tendrá competencia de otros productos afines.

Profesional en un taller de carpintería. La mano de obra es un coste de fabricación.

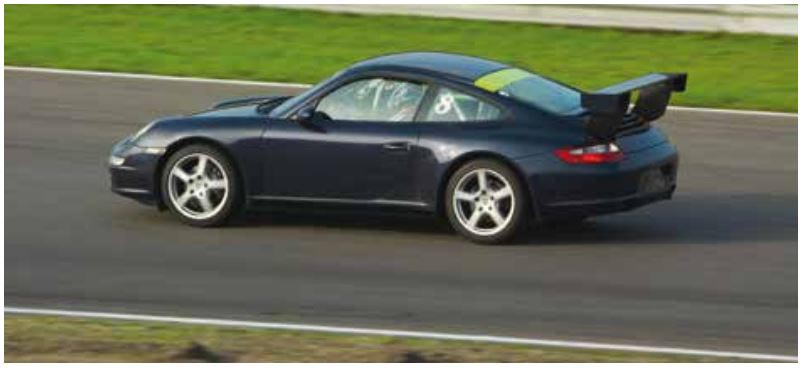

Automóvil de alta gama. En ocasiones, los costes de investigación y diseño pueden ser los más elevados de todos los que intervienen en el precio final del producto.

Costes de fabricación

Los costes de fabricación de un producto se dividen, a su vez, en:

Costes directos, son los que genera el propio proceso de fabricación: coste de los materiales y coste de la mano de obra directa.

Los materiales empleados no solo influyen en el coste del producto por su precio, sino también por su facilidad o dificultad para ser trabajados o, en el caso de que se necesiten técnicas y procesos complejos, para su transformación.

Buque para el transporte de contenedores. La globalización de los mercados hace que, en ocasiones, comprar un material en una ciudad lejana y pagar el transporte resulte más barato que comprarlo en una ciudad cercana.

La globalización de los mercados hace que los cálculos de los costes de fabricación de un producto sean un proceso complicado, pues una misma materia prima se puede comprar en diferentes mercados a muy distintos precios. En ocasiones, resulta más barato comprar un material en una ciudad lejana y pagar el transporte que comprarlo en una localidad cercana. También la globalización de los mercados hace que, en muchas ocasiones, merezca la pena contratar la fabricación de un producto en otro país.

Costes indirectos, son los ocasionados por causas externas a la fabricación:

Mano de obra indirecta del personal que no interviene en la fabricación, pero es necesario para el funcionamiento de la empresa: administrativos, directivos, servicios generales...
Amortización de la maquinaria de fabricación, herramientas, instalaciones, edificios, mobiliario...
Costes financieros, como los intereses de préstamos.

Costes de almacenaje

El producto almacenado se denomina stock, y genera costes debidos a los gastos del mantenimiento de los almacenes y los salarios del personal que trabaja en ellos.

Costes de transporte

El traslado de los objetos hasta los almacenes o los puntos de venta también origina costes que se han de tener en cuenta.

Profesional en un taller de costura. El coste de las máquinas empleadas en el proceso productivo influye en el precio del producto fabricado.

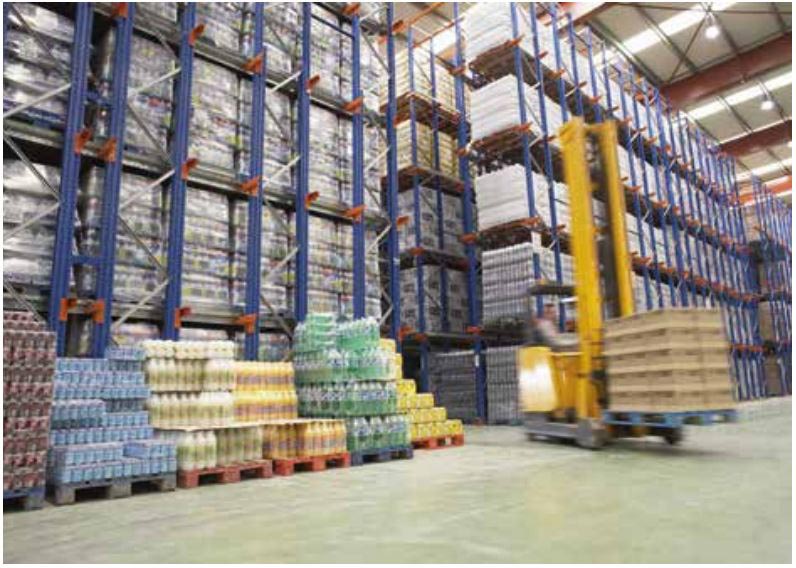

El transporte y almacenamiento de productos origina costes que repercuten en el precio final del producto.

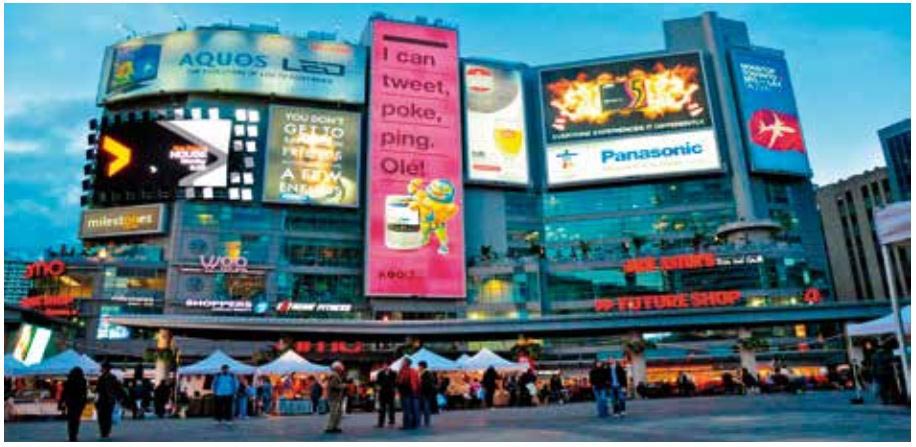

Publicidad en la fachada de un edificio comercial. El coste de la publicidad cada día adquiere mayor importancia en el precio final de un producto.

Costes de promoción comercial

Los costes de promoción comercial son los que ocasiona la divulgación del producto a los posibles compradores. Esta divulgación se lleva a cabo mediante campañas publicitarias en los medios de comunicación y en folletos de propaganda. El coste de las campañas publicitarias repercute bastante en el precio del producto.

Observa los productos que se venden en un supermercado o en un centro comercial y elabora una lista con todos aquellos elementos que están relacionados con la promoción de ventas de productos.

5 El análisis ergonómico

La ergonomía es el estudio de la adaptación de los objetos tecnológicos a las características anatómicas y fisiológicas de la persona que los va a utilizar, con el fin de evitar que resulten perjudiciales para su salud.

El análisis ergonómico estudia el diseño de los objetos en cuanto a la relación que tendrán con el usuario.

Los objetos entran en contacto con el cuerpo humano a través del tacto, la vista, el oído, el gusto y el olfato, y provocan sensaciones gratas o desagradables que indican si se han diseñado de forma apropiada. Algunas características de los objetos que se han de considerar en su diseño son:

La adaptabilidad a la parte del cuerpo con la que han de estar en contacto directo. El objeto debe poseer un tacto agradable, tiene que carecer de bordes puntiagudos y de aristas cortantes, y no debe producir sonidos irritantes o emisiones luminosas desagradables.
El objeto debe evitar que el usuario realice movimientos poco naturales, especialmente si tiene restringida la capacidad para realizar ciertos movimientos. El objeto ha de adaptarse a las características anatómicas del usuario, su edad, su sexo, su talla y, si se trata de una persona con alguna minusvalía, estará adaptado a ella.
Los objetos deben ser cómodos, en el sentido de prever que su uso no limite el movimiento ni obligue a hacer esfuerzos suplementarios o posturas incómodas.

Puestos de trabajo ergonómicos. Las sillas, las mesas, los monitores, los teclados, la distribución..., todo ello debe seguir los criterios de una adecuada ergonomía.

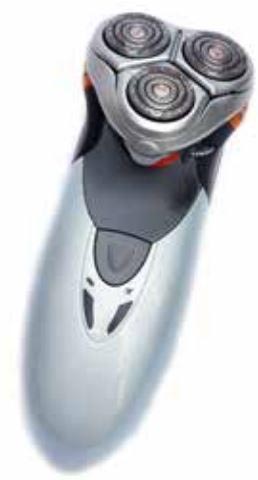

Máquina de afeitar ergonómica, cuya forma se adapta a la mano.

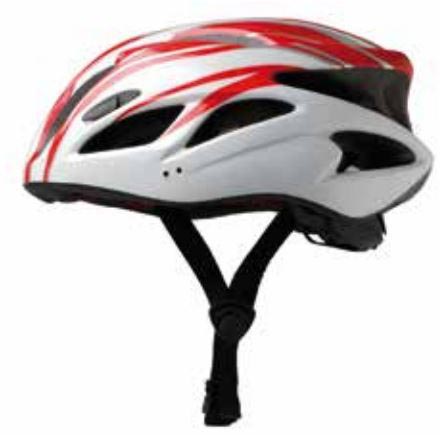

Casco para la práctica del ciclismo. La ergonomía tiene gran importancia en el diseño de elementos de protección.

Analiza desde el punto de vista ergonómico tus prendas de vestir. Enumera las que, en tu opinión, tengan un diseño ergonómico inadecuado y justifica tu elección.

(0 words)

Estudia el mobiliario del aula taller. ¿Qué objetos te parece que tienen un mal diseño desde el punto de vista ergonómico?

Un proyecto técnico es un plan de trabajo organizado que se realiza para llevar a cabo la creación de objetos, con el fin de resolver un problema o satisfacer una necesidad.

Un proyecto técnico está compuesto por documentos con toda la información necesaria para la construcción del objeto. En ellos se especifican sus características, los medios (máquinas, herramientas, etc.), los materiales, los procesos de trabajo y montaje. Estos documentos son:

La memoria. Es el documento donde se justifica la idea del proyecto, las características y las especificaciones técnicas del producto (materiales, funcionamiento, dimensiones, etc.), y las innovaciones que aporta. Además, contiene documentos, llamados anexos, que recogen otras posibles soluciones, los estudios y análisis que acreditan la opción escogida, la normativa legal aplicable al producto, los cálculos y las características técnicas que deben reunir las instalaciones, los materiales empleados y un estudio de las medidas de seguridad que afectan a las personas que intervienen en el proceso.

Plan de trabajo de un proyecto técnico.

Los planos. Son la representación gráfica del objeto.
Las hojas de proceso, fabricación y montaje. Muestran la organización y coordinación de las tareas de realización del proyecto.
El presupuesto. Recoge los cálculos de los costes de todos los factores que intervienen en el proceso.

El proyecto técnico se elabora siguiendo las siguientes fases: identificación del problema y búsqueda de soluciones, diseño, planificación del trabajo, construcción y verificación de prototipos, y divulgación.

1 Identificación del problema y búsqueda de soluciones

Una mesa llena de libros resulta desordenada, incómoda y no podemos trabajar en ella. Una vez que hemos planteado el problema, buscamos posibles soluciones.

Al existir más de una solución, para elegir la más adecuada se necesita información, que podemos obtener a través de personas expertas o de información escrita. La información se debe clasificar y organizar para tener una visión clara de las soluciones posibles y elegir la mejor.

La fase de identificación del problema y búsqueda de soluciones incluye:

Reconocer y determinar el problema o la necesidad.
Buscar la información necesaria, clasificarla y analizarla.
Elegir la solución más conveniente.


Necesidad o problema.	Búsqueda de información.	Elección de la solución.

2 El diseño

El diseño es la fase del proyecto técnico en la que se determinan todas las características del objeto.

El diseño de un objeto comprende los siguientes elementos:

La forma, las dimensiones y el funcionamiento.
Los materiales de cada una de sus partes.
El aspecto estético. Además de hacer atractivo el producto y diferenciarlo de otros similares, resulta de gran importancia para comercializarlo.
Los accesorios y mecanismos complementarios que lo acompañen. En algunos productos (perfumes), el diseño del embalaje colabora al éxito de la comercialización del producto, aunque, estrictamente hablando, no forme parte de él.
El impacto ambiental de los procesos y los materiales empleados. En el momento de diseñar un objeto hay que tener presente cómo va a ser el reciclado de los materiales que lo forman y dar las indicaciones oportunas.

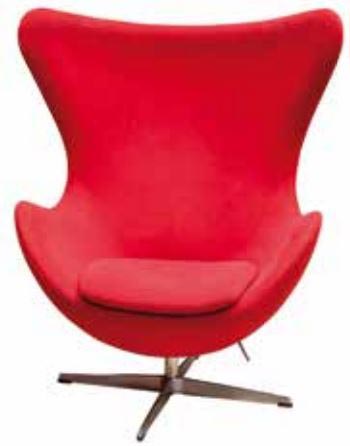

Sillón Egg de Arne Jacobsen. Los detalles estéticos son de gran importancia en el diseño.

La normativa de seguridad para que su uso no comporte riesgo. Además de que su utilización sea adecuada, hay que prevenir también otros usos del objeto quepueden resultar perjudiciales (por ejemplo, en las bolsas de plástico se recuerda que no son juguetes para los niños).
La ergonomía, es decir, la adaptación a las características físicas y anatómicas de los usuarios.

El diseño asistido por ordenador CAD (Computer Aided Design) agiliza las tareas de diseño. Existen programas de diseño en 3D, simuladores, etc., que permiten verificar los diseños sin necesidad de construir el objeto.

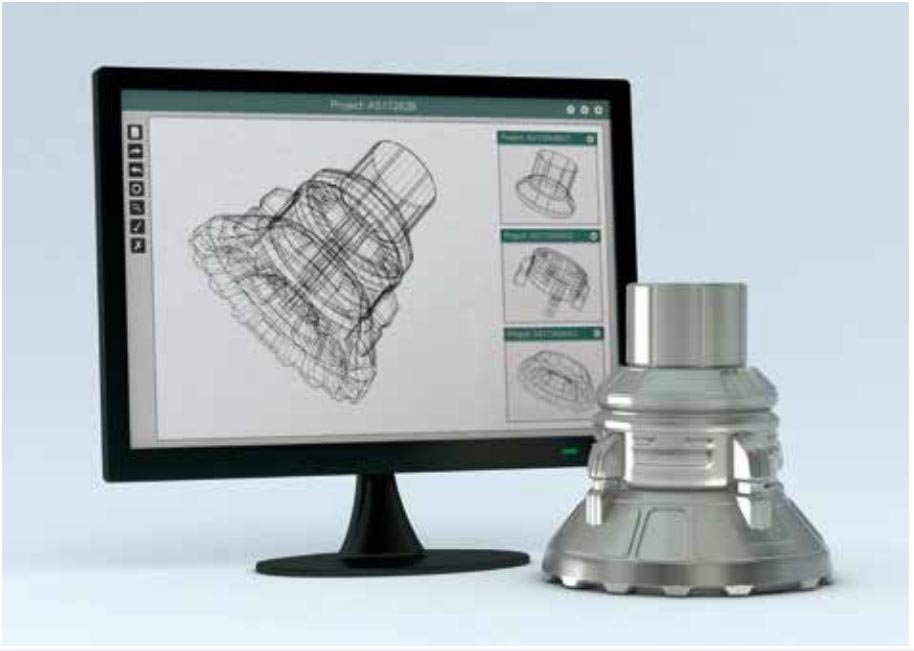

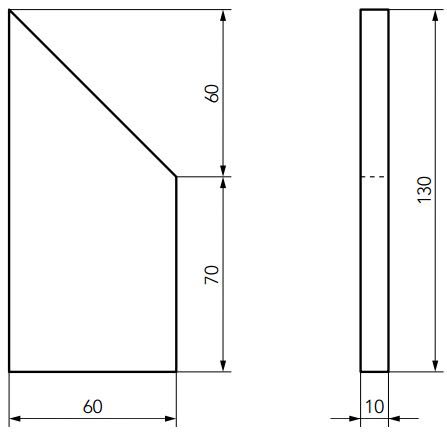

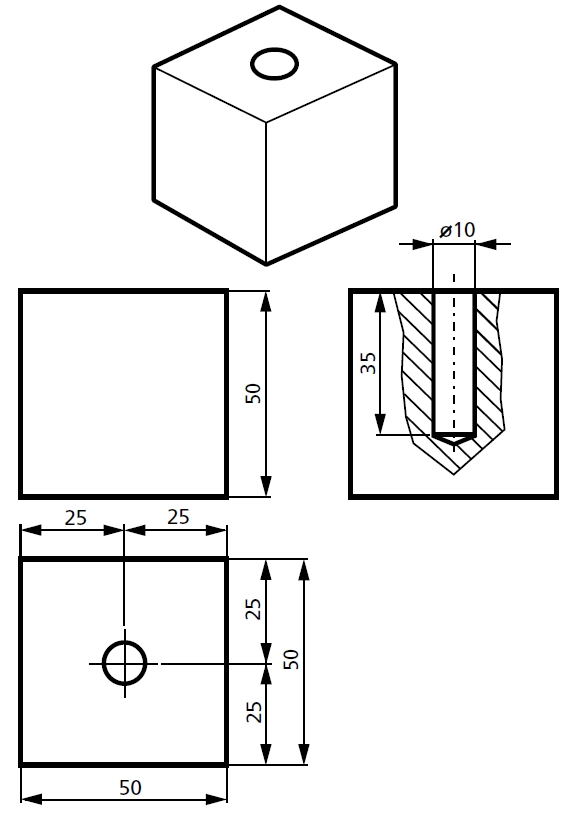

Diseño de una pieza realizado con una aplicación CAD y prototipo.

3 Planificación del trabajo

La planificación del proceso de trabajo es la sucesión ordenada de las operaciones necesarias para construir un objeto.

Planificar el trabajo permite:

Fijar el tiempo de las diferentes tareas y organizar su realización.
Disponer de los materiales y el equipo necesarios en el momento y el lugar apropiados.
Aprovechar al máximo los recursos disponibles.

La planificación del trabajo se recoge en unos documentos denominados hoja de proceso, hoja de fabricación y hoja de instrucciones de montaje.

Hoja de proceso. Contiene el orden de construcción de las piezas que componen el objeto y especifica:
Los materiales.
Las herramientas y máquinas.
Los instrumentos de medición y control.
El tiempo aproximado de ejecución de cada pieza.
El tiempo total de construcción.

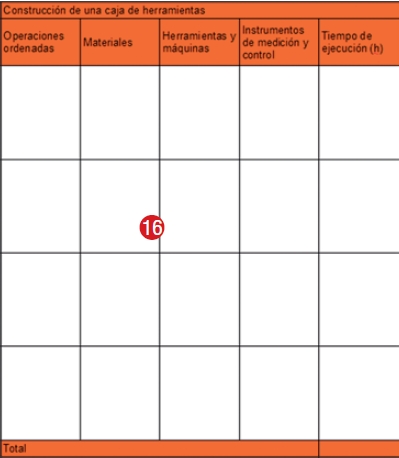

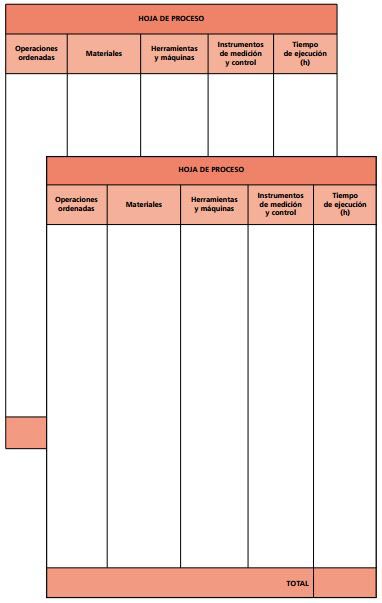

Modelos de hojas de proceso.

NOMBRE DEL PROYECTO
Operaciones ordenadas	Materiales	Herramientas y máquinas	Instrumentos de medición y control	Tiempo de ejecución (h)

Encabezado de hoja de proceso.

Hoja de fabricación. Muestra el proceso de construcción de cada una de las piezas, indica la denominación y el número de pieza, el material y sus dimensiones antes de ser trabajado (en bruto) y el operario que realiza el trabajo.

En cada fase de construcción figura el número de fase, las instrucciones de realización, las herramientas y máquinas, los instrumentos de medida y verificación, y el tiempo de ejecución.

En las fases en que es necesario, incorpora un croquis de la operación.

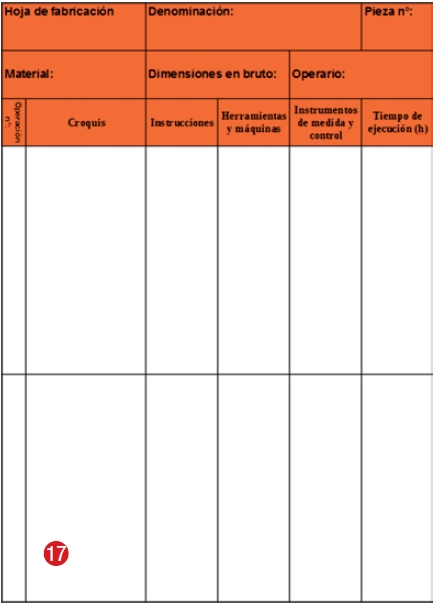

HOJA DE FABRICACIÓN		DENOMINACIÓN DE LA PIEZA		N.º
Material	Dimensiones en bruto		Operario
Operación n.º	Croquis	Instrucciones	Herramientas y máquinas	Instrumentos de medida y verificación	Tiempo de ejecución (h)

Encabezado de hoja de fabricación.

Hoja de instrucciones de montaje. Contiene dibujos que orientan sobre la manera de ensamblar las piezas del objeto; pueden ir acompañados de instrucciones.

CONSTRUCCIÓN DE UN PLUMIER
Operaciones ordenadas	Materiales	Herramientas y máquinas	Instrumentos de medición y control	Tiempos de ejecución (h)
Pieza n.º 1. Fondo	1 pieza contrachapadode 21 × 7 × 0,3 cm	Sierra de marquetería Lima fina	Lápiz Regla Escuadra	1

HOJA DE FABRICACIÓN		BASE		PIEZA Nª 1
Material: tablero contrachapado		Dimensiones en bruto: 21 × 7 × 0,3 cm		Operario:
Operación n.º	Croquis	Instrucciones	Herramientas y máquinas	Instrumentos de medición y control	Tiempos de ejecución

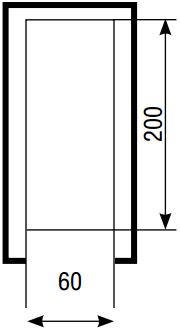

		Trazar sobre el material en brutoun rectángulo de 20 × 6 cm.		Lápiz Regla Escuadra	15 min
		Serrar por la parte exterior de las líneas, dejando una distancia de un poco más de 1 mm. Ajustar la pieza a 20 × 6 cm limándola con una lima fina.	Sierra Lima fina	Regla	45 min

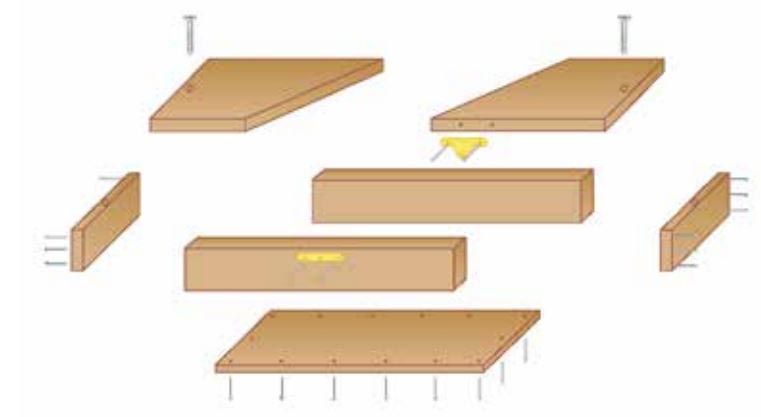

INSTRUCCIONES DE MONTAJE
Material
Barrena para agujeros de 4 mm de diámetro
30 clavos sin cabeza, de 2 mm de diámetro y 20 mm de longitud
2 tornillos de cabeza cónica de 4 mm de diámetro y 30 mm de longitud
2 cierres del tipo plumier

4 Construcción y verificación de prototipos

Una vez elaborado el plan de trabajo, se procede a la construcción de un prototipo.

El prototipo es el modelo o versión inicial del objeto, que se construye para probarlo y desarrollar su diseño.

Antes de comenzar la construcción, es necesario comprobar que los materiales cumplen las especificaciones recogidas en el proyecto, y que la maquinaria y las herramientas están en perfectas condiciones de trabajo. La construcción del prototipo se realiza para:

Verificar el proceso de construcción.
Comprobar el funcionamiento.
Confirmar la corrección de la planificación del trabajo.

En el caso de que se detecten anomalías o fallos, se procede a revisar el diseño y el proceso de producción para determinar sus causas y corregirlas.

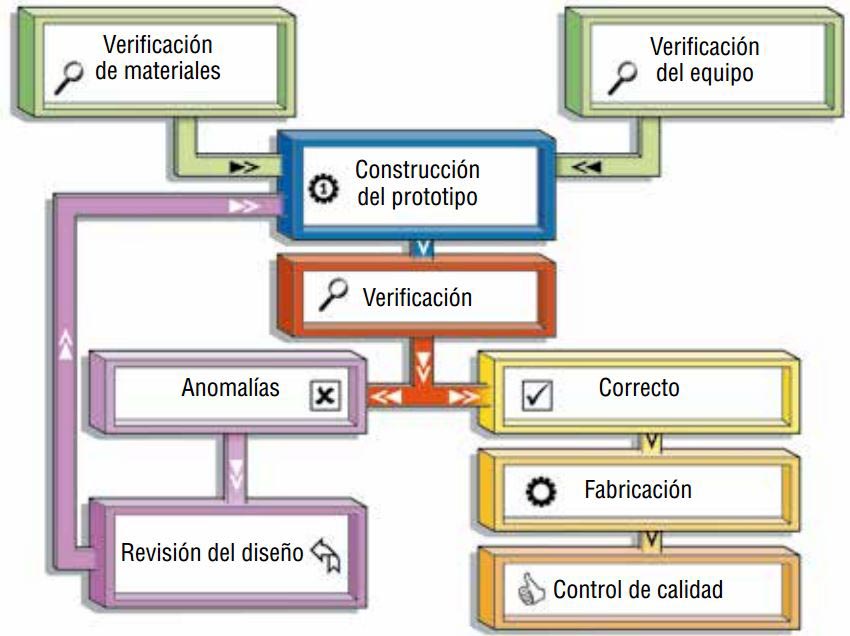

Esquema de las fases de construcción, verificación y fabricación.

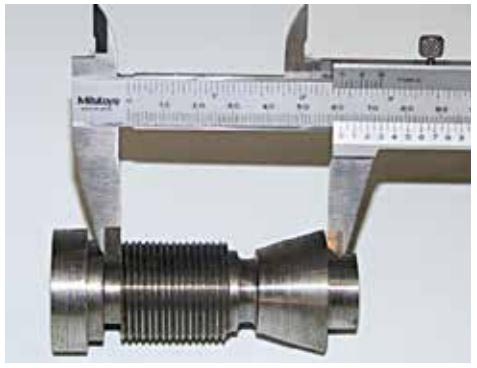

Verificación de una pieza.

Estas operaciones se repiten hasta que el proceso de verificación del prototipo dé resultados correctos. A partir de ese momento, se puede proceder a fabricar el objeto.

Durante la fabricación industrial se cumplen unas normas de control de calidad que establecen verificaciones y controles de acabado a lo largo del proceso.

Elige un producto tecnológico y elabora un esquema del proceso de construcción y verificación.

5 Divulgación

En muchas ocasiones, realizan los proyectos técnicos diseñadores o empresas que no fabrican directamente el objeto, sino que lo ofrecen a otras empresas para su producción industrial. Asimismo, una vez fabricado el producto, para su comercialización es necesario darlo a conocer a los posibles compradores.
Así pues, la divulgación de un producto tiene dos vertientes: la divulgación técnica y la divulgación comercial.

La divulgación técnica se lleva a cabo mediante:
Informes técnicos en los que figuran las características, aplicaciones y mejoras que se aportan respecto a productos similares, y las condiciones de los procesos de fabricación.
Presentaciones o exposiciones, acompañadas de documentación escrita y audiovisual, y con la realización de coloquios o comentarios.
La exhibición del producto en ferias y certámenes profesionales.
La divulgación comercial se orienta a presentar el producto al público comprador. Se emplean para ello los canales publicitarios habituales: catálogos o folletos, difusión en los medios de comunicación, etcétera.

En la fase de divulgación comercial, a menudo se invierte una cantidad de dinero que supera a la de todas las demás fases del proceso de diseño y fabricación del producto. Hay productos que se venden muchísimo como respuesta a una campaña comercial muy costosa (independientemente de que cumplan los requisitos para los que se diseñaron o se ajusten a parámetros objetivos de calidad) y buenos productos que no se venden (aun ofreciendo una calidad adecuada), porque el posible consumidor no ha tenido conocimiento de su existencia. En una sociedad en la que la oferta es cada vez más grande, los costes de divulgación son cada vez mayores.

La divulgación comercial intenta captar la atención de posibles clientes sobre productos y servicios.

Anuncio de una conocida marca de calzado. La publicidad suele destacar aspectos subjetivos del producto que promociona.

Diseña un cartel publicitario para dar a conocer un modelo de bolígrafo.
Investiga qué ferias y congresos se realizan periódicamente cerca de tu localidad y el tipo de productos que se promocionan. Con la información que hayas recogido, elabora un breve documento (puedes utilizar para ello un procesador de textos).

Portada de un informe técnico I

A continuación, te proponemos que realices la portada de un informe técnico utilizando el programa Writer de LibreOffice.

Para configurar la página:

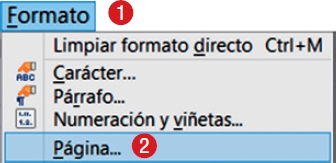

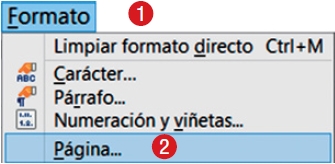

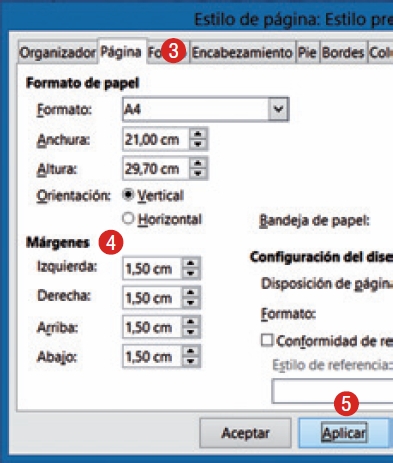

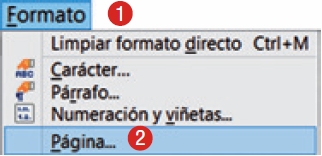

Despliega el menú 1 y haz clic en 2.

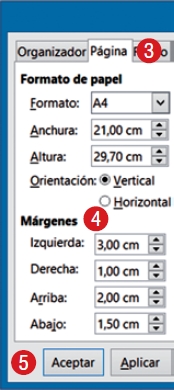

En el cuadro de diálogo que aparece, haz clic en la pestaña Página 3. En Márgenes, introduce los valores que se muestran 4 y haz clic en 5.

Añade un marco a la página siguiendo los siguientes pasos:

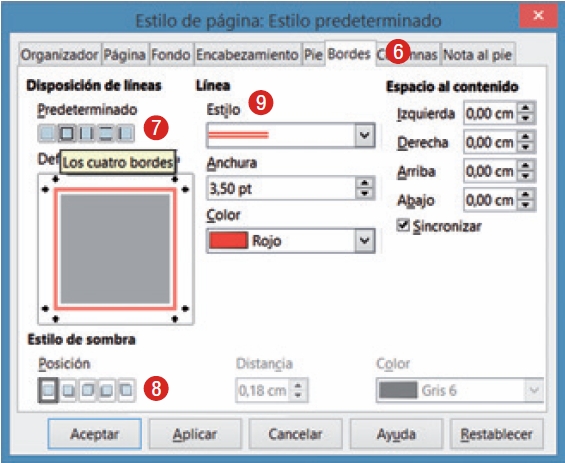

Haz clic en la pestaña Bordes. 6
En Disposición de líneas, haz clic en (Los cuatro bordes). 7
En Estilo de sombra 8 selecciona (Sin sombra).
Finalmente, en Línea y en Espacio al contenido, introduce los valores que se muestran en 9.

Para insertar un título en tu portada:

Si no está visible la barra de herramientas Dibujo, despliega el menú y haz clic en y después en .

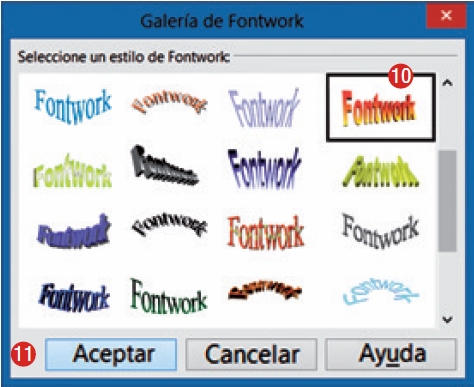

Haz clic en y en Galería de Fontwork , selecciona el estilo Favorito 16 10 y haz clic en 11.

Portada de un informe técnico II

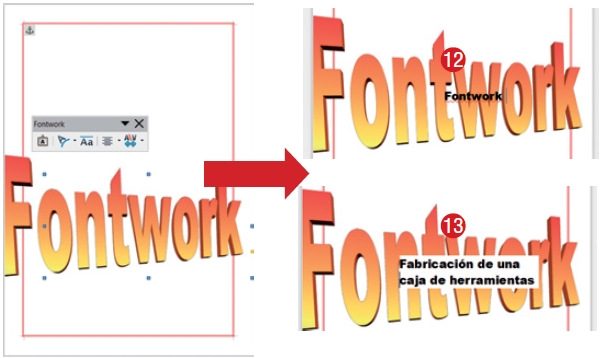

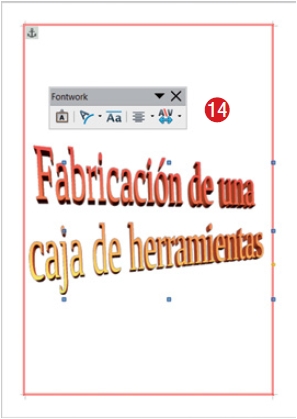

Haz doble clic sobre Fontwork para que aparezca la palabra «Fontwork» 12.
Pulsa hasta borrar la palabra «Fontwork» y escribe «Fabricación de una caja de herramientas» 13. Para salir, haz clic en cualquier parte de la página.

Haz clic y arrastra para ajustar el tamaño del título. Coloca el título haciendo clic sobre él y arrastrándolo. 14

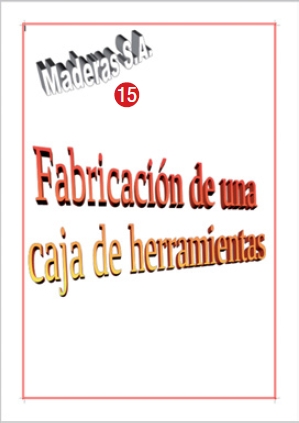

Habitualmente, en las portadas de informes técnicos se incluye el anagrama de la empresa (por ejemplo: «Maderas S.A.»). Para crear uno sigue estas pautas:

Haz clic en de la barra de herramientas Dibujo. Selecciona Favorito 9 de la galería y haz clic en .
Haz doble clic sobre Fontwork pulsa hasta borrar la palabra «Fontwork» y escribe «Maderas S.A.». Para finalizar, haz clic en cualquier área de la página.
Selecciona de nuevo el título, ajusta su tamaño y arrástralo a la esquina superior izquierda. 15
Con el anagrama seleccionado, en la barra de herramientas Dibujo, haz clic en (Activar o desactivar extrusión).

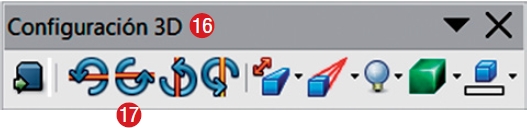

Aparecerá la barra de herramientas Configuración 3D . 16

En ella:

Haz clic sobre para cambiar la inclinación. 17

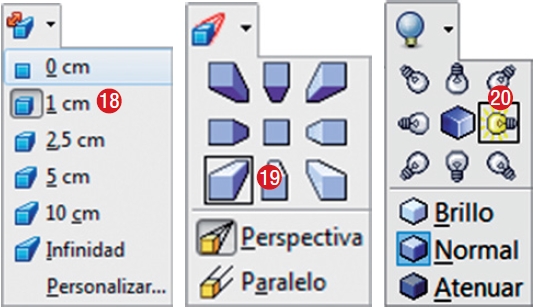

Haz clic en (Profundidad) y marca 1 cm. 18
Haz clic en (Dirección) y marca (Extrusión hacia el sudoeste). 19
Haz clic en (Iluminación) y marca . 20

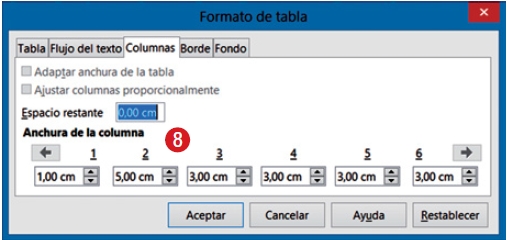

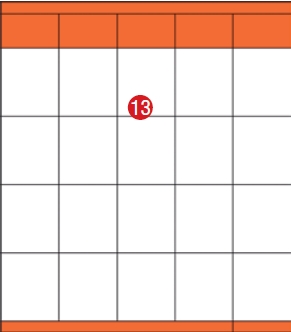

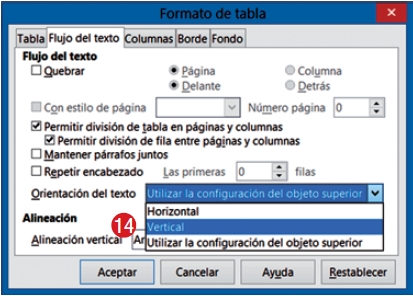

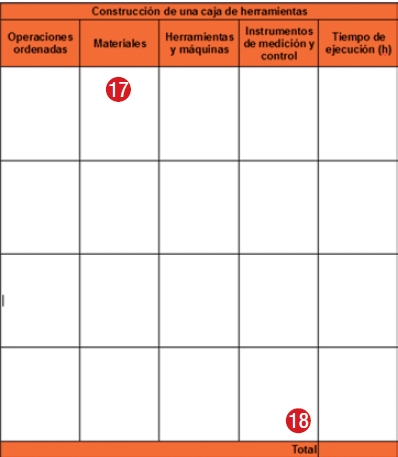

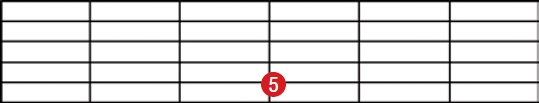

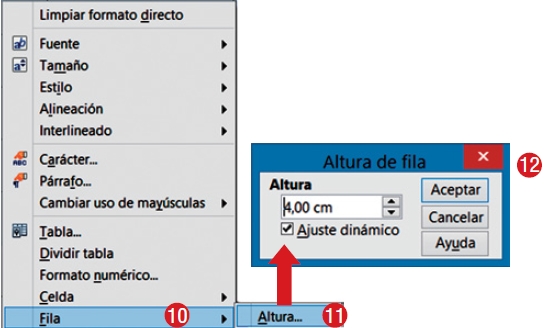

Plantilla para hojas de proceso I

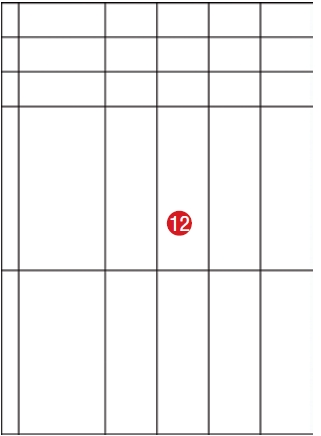

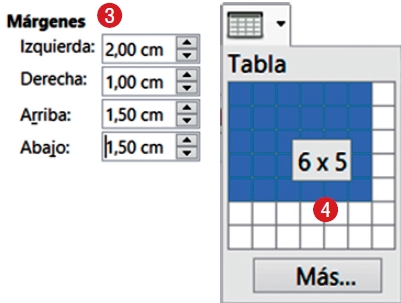

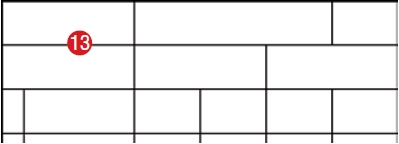

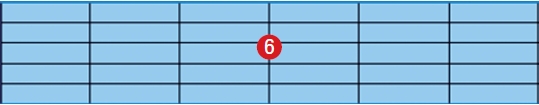

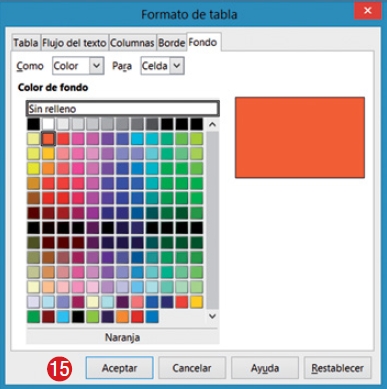

A continuación te mostramos las pautas que puedes seguir para crear una plantilla para hojas de proceso utilizando el programa Writer de LibreOffice.

En primer lugar, para configurar la página:

Despliega el menú 1 y haz clic en 2.
En el cuadro de diálogo que aparece, haz clic en la pestaña Página 3. En Márgenes, introduce los valores que se muestran 4 y haz clic en 5.

Para insertar una tabla puedes seguir estos pasos:

Haz clic en de en la barra de herramientas Estándar.

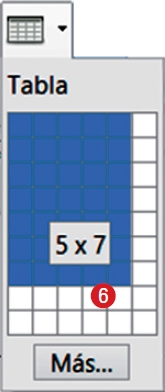

Arrastrando el cursor, selecciona una tabla de 5 × 7 6, suelta el botón del ratón y la tabla aparecerá en la parte superior de la página.

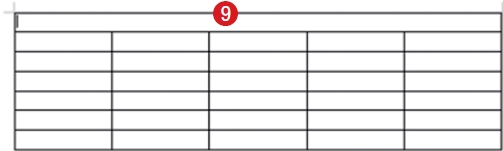

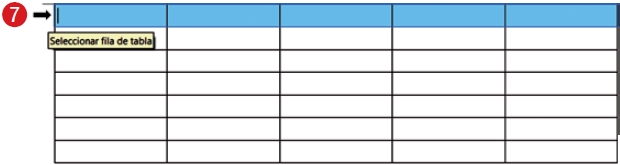

Sitúa el cursor a la izquierda de la fila superior 7 y, cuando se convierta en , haz clic y selecciona la fila superior. En la barra de herramientas Tabla, haz clic en 8 para unir todas las celdas de la fila superior 9.

Selecciona las filas 3, 4, 5 y 6. Haz clic con el botón derecho y, en el menú que aparece, haz clic en 10 y después en 11. En el cuadro que aparece, introduce 4,00 cm y haz clic en 12.
Repite el paso anterior asignando 1,00 cm de altura a la primera y a la última fila, y 2,00 cm de altura a la segunda fila.
Selecciona todas las celdas de la fila inferior, menos la de la derecha, y únelas con el comando. 13

Plantilla para hojas de proceso II

Selecciona la tabla completa y haz clic en (centrado vertical) de la barra de herramientas Tabla.

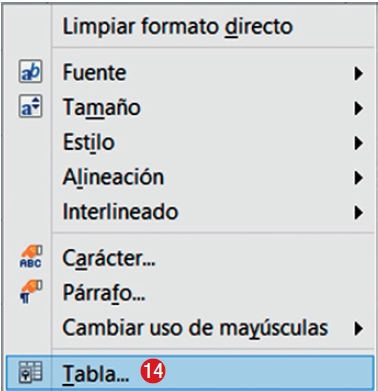

Selecciona las dos primeras filas de la tabla, haz clic con el botón derecho y, en el menú que aparece, haz clic en . 14
En el cuadro de diálogo Formato de tabla, haz clic en la pestaña Fondo y selecciona el color (Naranja). A continuación, haz clic en 15.
Repite este último proceso con la última fila.

Escribe en las celdas, con letra Arial 13, tal como se muestra 16, los textos siguientes: «Construcción de una caja de herramientas», «Operaciones ordenadas», «Materiales», «Herramientas y máquinas», «Instrumentos de medición y control», «Tiempo de ejecución (h)» y «Total».
Selecciona las dos primeras filas; haz clic en y en . 17
Selecciona la última fila; haz clic en y en. 18
Si quieres añadir o quitar filas, haz clic en para añadirlas o en para eliminarlas.

Plantilla para hojas de fabricación I

Para realizar una plantilla que puedas utilizar en tus hojas de fabricación, puedes seguir estos pasos con el programa Writer de LibreOffice.

En primer lugar, configura la página:

Despliega el menú 1 y haz clic en 2.
En el cuadro de diálogo que aparece, haz clic en la pestaña Página. En Márgenes, introduce los valores que se muestran 3 y haz clic en.

A continuación, inserta una tabla:

En la barra de herramientas Estándar, haz clic en de selecciona una tabla de 6 × 5 arrastrando 4 y suelta el botón del ratón 5. Selecciona toda la tabla. 6
Haz clic con el botón derecho sobre la tabla y, en el menú que aparece, haz clic en 7. En el cuadro de diálogo Formato de tabla haz clic en la pestaña Columnas, introduce los datos que se muestran en 8 y haz clic en .

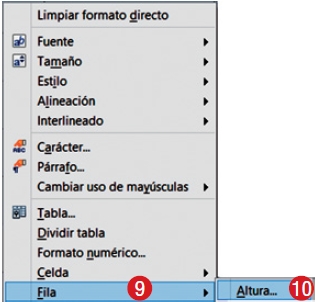

Selecciona las tres filas superiores, haz clic con el botón derecho y, en el menú que aparece, haz clic en 9 y después en 10. Introduce 2,00 cm y haz clic en 11. Repite este proceso con las dos últimas filas introduciendo una altura de 9,50 cm 12.

Plantilla para hojas de fabricación II

Con el comando (Unir celdas), agrupa las celdas de las dos filas superiores como se muestra en 13.
Haz clic con el botón derecho en la primera celda de la tercera fila y, en el menú que aparece, haz clic en .
Selecciona la pestaña Flujo del texto y en Orientación del texto, haz clic en y en Vertical 14.

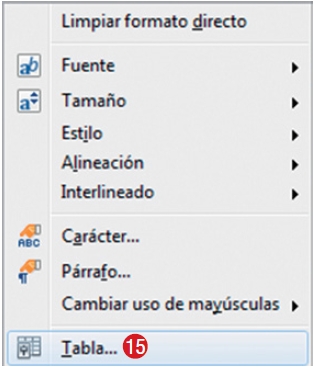

Haz clic sobre las filas seleccionadas con el botón derecho y, en el menú que aparece, haz clic en . 15

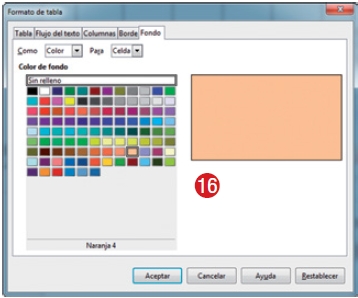

En el cuadro de diálogo Formato de tabla haz clic en la pestaña Fondo y selecciona el color (Naranja). A continuación, haz clic en 16.

Escribe en las celdas, como se muestra:

En la primera fila, con letra Arial 14: «Hoja de fabricación», «Denominación:», y «Pieza nº:».
En la segunda fila, con letra Arial 14: «Material:», «Dimensiones en bruto:», y «Operario:».
En la tercera fila, con letra Arial 10: «Operación nº:», y con letra Arial 14: «Croquis», «Instrucciones», «Herramientas y máquinas», «Instrumentos de medida y control» y «Tiempo de ejecución (h)».
Selecciona la primera fila y haz clic en y en de la barra de herramientas Tabla.
Selecciona la segunda fila y haz clic en y en de la barra de herramientas Tabla.
Selecciona la tercera fila y haz clic en , y de la barra de herramientas Tabla.
La plantilla queda como se muestra en 17.

Análisis de objetos

Enumera los factores que se han de tener en cuenta en el análisis anatómico y estético de un objeto.

¿Qué es AENOR? ¿Cuál es su función?

Indica los costes directos de fabricación y descríbelos brevemente.

Indica cuáles de los siguientes son costes de fabricación.

Busca información en comercios especializados sobre receptores de radio pequeños. Analiza tres modelos diferentes y explica las variaciones en cuanto a forma, funcionamiento y funciones complementarias.

A partir de la información obtenida en la actividad anterior elige un modelo, teniendo en cuenta que lo utilizarás para tus excursiones a la montaña.

Relaciona las tecnologías que intervienen en la fabricación de los receptores de radio de las actividades anteriores.

Tecnología mecánica
Tecnología electrónica
Tecnología química

Botoneras y mecanismos
Circuitería
Plásticos y pilas

Elige un objeto de uso cotidiano de tu entorno y analízalo desde el punto de vista estético y anatómico, así como su aspecto funcional y ergonómico.

El proyecto técnico

Explica qué es un proyecto técnico.

Representa en un esquema el desarrollo de un proceso de invención y diseño de un objeto.

Refleja mediante un esquema el desarrollo de la fase de identificación del problema y búsqueda de soluciones.

Si tuvieras que construir una mesita de salón ¿qué información necesitarías? ¿Dónde podrías buscarla?

Relaciona los siguientes elementos que forman parte de un proyecto técnico con su descripción:

Planos
Presupuesto
Memoria
Hojas de proceso, fabricación y montaje

Muestran la organización y coordinación de las tareas de realización del proyecto.
Representación gráfica del proyecto.
Recoge los cálculos de los costes de todos los factores que intervienen en el proceso.
Justifica la idea del proyecto, las características y las especificaciones técnicas del producto y las innovaciones que aporta.

¿Cómo se llama el documento que recoge los costes de materiales y procesos?

¿Con qué nombre se conocen los documentos que acompañan a la memoria de un informe técnico?

Explica para qué son necesarios los proyectos técnicos.

(0 words)

Diseño

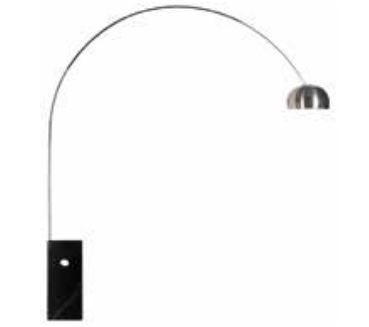

Tomando como ejemplo el siguiente diseño de lámpara, diseña por tu cuenta un objeto que sea útil y, a la vez, decorativo.

Dibuja tres bocetos que representen distintos modelos de plumier, teniendo en cuenta el tipo de objetos que desea guardar en su interior.

Dibuja varios bocetos que representen una estantería para libros (ten en cuenta que existen libros de diversos tamaños).

Busca información sobre programas de CAD y diseño en 3D e indica sus principales aplicaciones.

Diseña un pequeño estante para colocar figuras decorativas. Pon especial atención a la forma de fijarlo en la pared para que resulte estético.

Procesos de trabajo

Realiza el proceso de trabajo necesario para construir el estante de la actividad anterior utilizando las hojas de proceso, fabricación y montaje.

Con un programa procesador de textos crea un documento con las instrucciones de montaje del estante de las actividades anteriores.

Elabora la hoja de fabricación para construir una pieza de madera de 6 × 3 × 1 cm a partir de un trozo de listón de 8 × 5 × 1 cm.

Elabora el proceso de trabajo para construir un estante de 90 × 20 × 2 cm a partir de una tabla de 100 × 20 × 2 cm y una pletina de 20 × 2 mm y 65 cm de longitud.

Elabora la hoja de fabricación para construir un cubo de madera de 5 cm de arista a partir de un trozo de listón cuadrado de 5 cm y una longitud de 7 cm. En el centro de una de sus caras, el cubo lleva un agujero ciego de 1 cm de diámetro y 3,5 cm de profundidad.

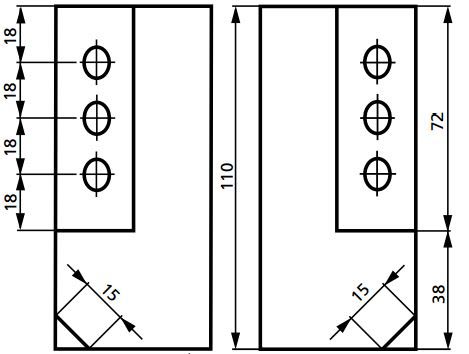

Elabora la hoja de fabricación para construir dos piezas como la de la ilustración a partir de un trozo de listón de 24 × 9 × 1 cm.

Elabora la hoja de fabricación para construir la pieza de madera de la ilustración a partir de un trozo de listón de 14 × 5 × 5 cm.

Indica la información que se debe recoger en las hojas de proceso.

Clasifica las siguientes características según sean de una hoja de proceso o de una hoja de fabricación.

Hoja de proceso

Hoja de fabricación

Verificación y divulgación

Describe el proceso de verificación.

Explica cuál es la finalidad de la divulgación.

Utilizando un procesador de textos, elabora un cartel publicitario para dar a conocer alguno de los objetos tecnológicos que has realizado a lo largo del curso.

Realiza un logotipo publicitario de una empresa dedicada al diseño ayudándote de un procesador de textos.

,
You have completed the lesson!

Below is the time you have spent on the activity and the score you obtained.

Time spent

Score

How can we help you?

Couldn't find what you were looking for?

Please describe the issue you are experiencing and provide as many details as possible. Let us know the book, class, access device, licence code, username, used browser or if it occcurs in our app:

Inicio de unidad

1 El análisis de objetos
