      1. Instalaciones características
      Unidad 2. Instalaciones en viviendas
      Without background sound
      Logo

      1 Instalaciones características

      En la actualidad existe una gran variedad de instalaciones de las que se puede disponer, dependiendo de la zona geográfica donde se construyan las viviendas o de la calidad y el tipo de edificación; aunque hay una serie de instalaciones que van a estar presentes en todas ellas.

      Sabías que...

      Aunque ya en la antigua Grecia existían sistemas de abastecimiento, potabilización y distribución de agua similares a los actuales, no fue hasta finales del siglo xix cuando se empezaron a utilizar tuberías metálicas de manera generalizada para abastecer a todas las viviendas. En el siglo xv, los árabes realizaron estudios sobre la electricidad de los rayos, pero no fue hasta finales del siglo xix cuando se pudo utilizar la electricidad para uso doméstico.

      Las instalaciones características son las que se encuentran en todas las viviendas, ya que gracias a ellas disponemos de unas condiciones higiénicas y de salubridad adecuadas y nos proporcionan unas condiciones de vida más confortables. Además, permiten el funcionamiento del resto de las intalaciones.

      1.1. Instalación de agua

      Se encarga de proporcionar un caudal de agua en todos los puntos de consumo con una presión y una calidad del agua suficientes, y de evacuarla una vez haya sido utilizada. Dentro de esta instalación, podemos diferenciar dos redes que funcionan como instalaciones independientes:

      • Red de distribución: se compone de dos instalaciones de fontanería paralelas, una de agua fría (AF) y otra de agua caliente sanitaria (ACS).
      • Red de saneamiento: está compuesta por tuberías de mayor diámetro que las anteriores y saca el agua de las viviendas tras su uso.

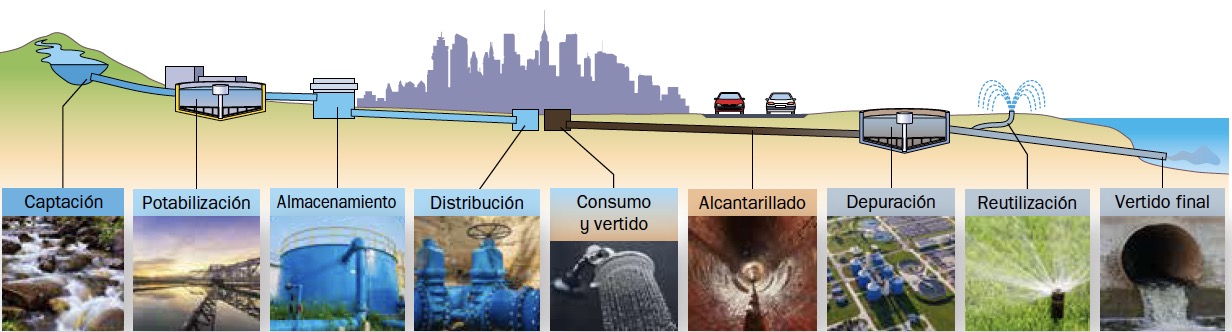

      Figura 2.1. Ciclo del agua para consumo.

      Agua fría (AF)

      El agua que utilizamos en las viviendas proviene de ríos, lagos, pozos, etc. De ahí se canaliza a plantas de tratamiento para garantizar que la calidad sea adecuada para su consumo. Desde estas plantas, el agua es conducida por la red urbana hasta las viviendas.

      Para introducir el agua en los edificios desde la red general se colocan una serie de elementos que forman la llamada acometida de agua. Esta acometida está formada principalmente por una tubería de enganche a la red general, que actualmente suele ser de polietileno, y por una arqueta de registro. A continuación, se dispone una llave de paso, que sirve para cortar el suministro en todo el edificio en caso necesario. Las tuberías en las viviendas se disponen empotradas en suelos o paredes, o en el interior de falsos techos. En la actualidad, las más utilizadas son de PVC.

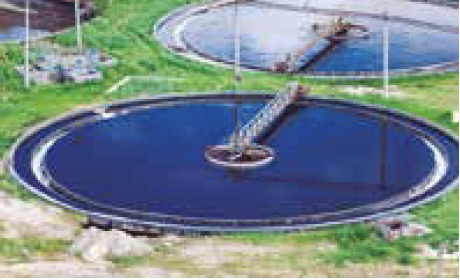

      Figura 2.2.
      Planta de tratamiento.





      Agua caliente sanitaria (ACS)

      Te interesa

      El ACS alcanza unas temperaturas máximas de:

      ●  Entre 55 y 60 ºC en el calentador.

      ●  De aproximadamente 50 ºC en la red.

      ●  Entre 40 y 45 ºC en los puntos de consumo.

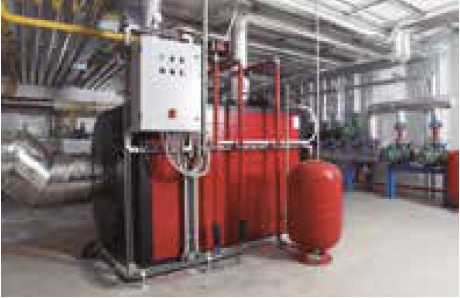

      Figura 2.3. Calentador central.

      Su misión es preparar y distribuir el agua caliente desde unas unidades de preparación (calentadores) a los puntos de consumo.

      La producción de agua caliente se puede realizar a través de dos sistemas: centralizado para todo el edificio o unitario para cada vivienda. En ambos casos, una de las tuberías de agua fría se deriva a un calentador, desde donde se distribuirá por una red paralela a la de agua fría hasta los puntos de consumo.

      El ACS se puede preparar de las siguientes formas:

      • De forma directa o instantánea: se genera al mismo tiempo que se produce la demanda y se suele utilizar en viviendas para producción individual.
      • De forma indirecta o mediante un acumulador: su uso es más común para preparación de ACS centralizada, aunque también se emplea en los termos individuales.

      Saneamiento

      Esta red se encarga de recoger las aguas sucias a partir de unos puntos de desagüe y conducirlas hasta la red de alcantarillado, desde donde se llevarán a las estaciones depuradoras.

      La red tiene que garantizar un cierre hidráulico a los espacios habitados, para evitar el paso de malos olores procedentes de la instalación. Este cierre se realiza mediante un sifón o un bote sifónico, que se consigue gracias a una retención permanente de agua.

      Para saber más

      Las aguas sucias las podemos separar en tres grupos, en función del punto de desagüe del que provengan:

      ●  Negras: aguas residuales (inodoros y urinarios).

      ●  Grises: aguas residuales (aparatos sanitarios de aseo y cocina).

      ●  Blancas: aguas pluviales (sumideros de cubierta y canalones).

      A no ser que la instalación de saneamiento se encuentre por debajo del nivel de la red general de alcantarillado, como en un sótano, funciona de dos maneras simultáneamente:

      • Gravedad: debe existir una pendiente mínima del 2%, para evitar atascos, y máxima del 4%, para que la velocidad del agua no sea excesiva.
      • A sección parcial: la tubería funciona con la presencia de aire dentro.


      El aire, en estas instalaciones, es necesario porque retrasa la putrefacción de los residuos orgánicos y evita la rotura de los cierres hidráulicos, conocida como sifonamiento.

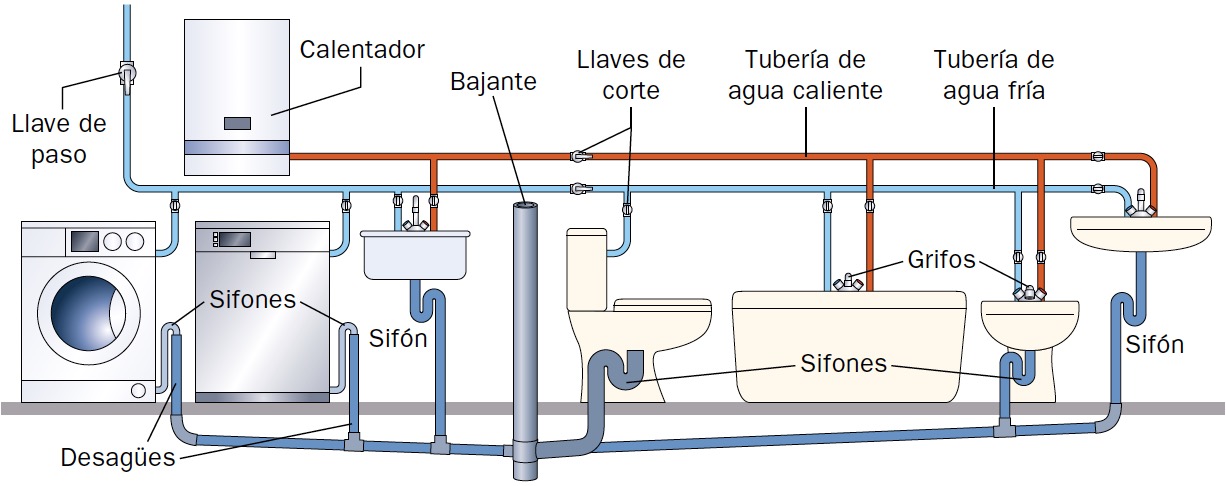

      Figura 2.4. Instalaciones de AF, ACS y saneamiento.

      Actividades

      1. ¿Cuál es la función de la red de saneamiento? ¿Y de la red de agua caliente sanitaria?
      2. Averigua de qué forma se prepara el ACS en tu casa. ¿Crees que es la forma más adecuada?
      1. Instalaciones características
      Unidad 2. Instalaciones en viviendas
      Without background sound
      Logo



      Elementos de las instalaciones de agua

      Para que el agua llegue hasta nuestra vivienda, es necesario que pase por una serie de elementos dentro del edificio, entre los que destacan:

      Elemento Descripción Símbolo Imagen
      Llave de paso Permite cortar totalmente el suministro de agua del edificio.

      Grupo de bombeo Se utiliza cuando el agua no tiene suficiente presión para llegar a todos los puntos de consumo.

      Batería de contadores Controlan el consumo de cada vivienda.

      Montantes Son las tuberías que van desde el contador hasta cada vivienda.

      Tabla 2.1. Elementos de la red de AF y ACS dentro del edificio.

      La instalación de agua dentro de la vivienda está compuesta por diferentes elementos, entre los que destacan:

      Elemento Descripción Símbolo Imagen
      Derivaciones Es la red de tuberías que distribuyen el agua a los puntos de consumo.

      Caldera o calentador/termo La principal diferencia entre ambos es que la caldera produce agua caliente tanto para actividades sanitarias como para calefacción, mientras que los termos y calentadores solo la generan para ACS.

      Dispositivos de seguridad Las válvulas de retención son los dispositivos que permiten el paso del agua en un sentido, evitándolo en el contrario.

      Dispositivos de retención Las llaves de paso se colocan en la entrada de los cuartos húmedos y en cada punto de consumo, permitiendo el corte del suministro.

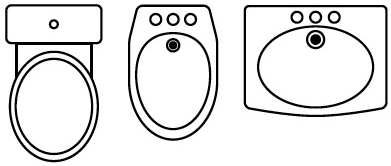

      Puntos de consumo/sanitarios Como pueden ser la ducha, el lavabo, el inodoro, el fregadero, la lavadora, etc.

      Tabla 2.2. Elementos de la red de AF y ACS dentro de la vivienda.

      Una vez que hemos utilizado el agua, es necesario sacarla de la vivienda. Para eso disponemos de los siguientes elementos, pertenecientes a la red de saneamiento:

      Elemento Descripción Símbolo Imagen

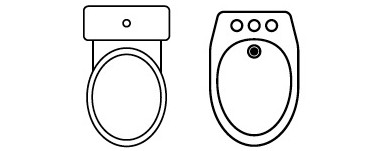

      Aparatos sanitarios Están conectados a un bote sifónico, a excepción de los inodoros, que tienen sifón individual y conectan directamente con la bajante.

      Bote sifónico Evita el paso de malos olores gracias a la presencia constante de agua y conecta los aparatos sanitarios con la bajante.

      Sifón individual Tiene la misma función que el bote sifónico, pero viene integrado en algunos sanitarios, como el inodoro o el lavabo.

      Bajantes Las bajantes de aguas pluviales y las de aguas residuales están separadas. Ambas conducen las aguas a la red de colectores.

      Red de colectores Reciben el agua de las bajantes del edificio y las llevan al alcantarillado público.

      Tabla 2.3. Elementos de la red de saneamiento.

      Las tuberías se representan como líneas rectas. La red de AF se dibuja azul y la de ACS roja, pero es conveniente, además, que las de AF se representen con línea continua y las de ACS con discontinua (para poder distinguirlas si se fotocopia el plano). Se dibujan aproximadamente por donde se van a colocar.

      Antes de cada punto de consumo debemos colocar una llave de paso, al igual que al inicio de la instalación de cada cuarto húmedo.

      En la figura se indica el diámetro de las tuberías junto a ellas.





      Figura 2.5. Representación de la red de agua fría y agua caliente sanitaria.

      1. Instalaciones características
      Unidad 2. Instalaciones en viviendas
      Without background sound
      Logo



      1.2. Instalación eléctrica

      Es la instalación destinada al uso de la energía eléctrica en el ámbito doméstico.

      Importante

      La toma de tierra se emplea para evitar que nos electrocutemos y para proteger las instalaciones. Es un cable de color amarillo y verde, de poca resistencia, que permite que la corriente lo atraviese en caso de que exista una avería, hasta una pica metálica enterrada en el suelo.


      Figura 2.6. Toma de tierra.

      La energía eléctrica se genera en las centrales eléctricas y es transportada por las líneas de alta tensión hasta las ciudades, donde, gracias a las estaciones transformadoras, el voltaje se reduce a 230 V y a una frecuencia de 50 Hz, que es la que nos llega a las viviendas.

      En las zonas comunes de los edificios encontraremos los siguientes elementos:

      • Línea de acometida: conecta la red de distribución con la caja general de protección. Suele estar formada por cuatro conductores, tres de fase (negro, marrón o gris) y uno neutro (azul), aunque normalmente a las viviendas solo llega uno de fase y el neutro.
      • Caja general de protección: protege la instalación completa.
      • Línea repartidora: conecta la caja general de protección con la central de contadores.
      • Central de contadores: lugar donde se colocan los contadores que indican el consumo de energía.
      • Derivación individual: une el contador de cada vivienda con el interruptor de control de potencia (ICP).


      A continuación, en la instalación que se encuentra dentro de cada vivienda, tenemos el cuadro de mando y protección que, además de distribuir la energía a los distintos circuitos, permite la protección y el control de todos los componentes de la instalación. Los elementos que lo componen son:

      Sabías que...

      La expresión «saltar los plomos» viene de una época en la que las casas tenían unas barritas de cerámica y plomo, que, cada vez que la casa sufría una sobrecarga de potencia, se fundían. Posteriormente, esas barras se sustituyeron por fusibles, más sencillos de cambiar. Actualmente tenemos un cuadro eléctrico con diferentes palancas, que ya no tenemos que cambiar cuando se sobrepasa la potencia.

      • Interruptor de control de potencia (ICP): controla la potencia máxima contratada.
      • Interruptor general automático (IGA): protege la instalación de sobreintensidades y cortocircuitos. Puede desconectar automáticamente la instalación eléctrica en el momento en que detecta un aumento de la corriente o un cortocircuito.
      • Interruptor diferencial (ID): protege a las personas de posibles electrocuciones, ya que, cuando detecta una fuga de corriente, abre la instalación, impidiendo el paso de la corriente eléctrica.
      • Pequeño interruptor automático (PIA): controla y protege los diferentes circuitos de la casa (iluminación, enchufes, lavadora...) de manera individual. Está conectado al ID.

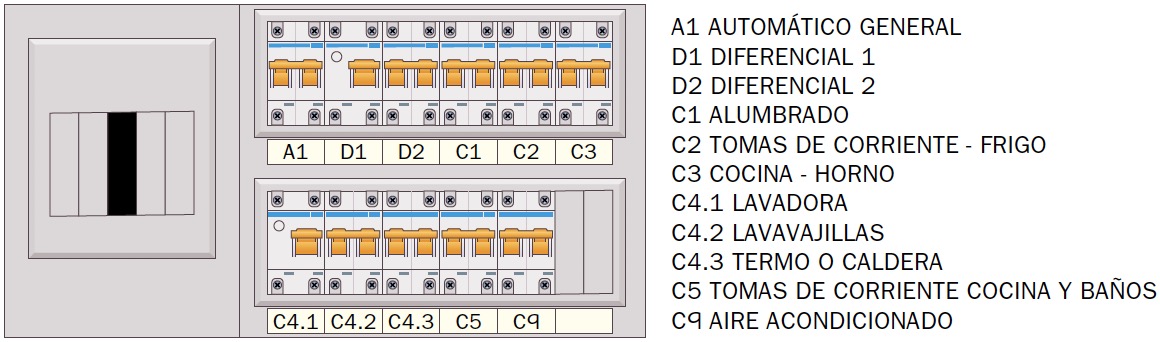

      Figura 2.7. Cuadro de mando y protección.

      Los interruptores que acabamos de ver son de dos tipos:

      • Magnetotérmicos: como el ICP, el IGA o el PIA. Interrumpen la corriente cuando detectan que se están sobrepasando ciertos valores máximos y funcionan de dos maneras: la parte magnética protege de los cortocircuitos y la parte térmica protege de las sobrecargas.
      • Diferencial: como el ID. Su funcionamiento se basa en detectar la diferencia entre la corriente que entra y la que sale de un circuito. Si esta diferencia es muy elevada, el interruptor abre el circuito.


      Los circuitos eléctricos que se encuentran en el interior de la vivienda transportan corriente alterna a una tensión de 230 V y tienen, normalmente, tres cables diferentes:


      • Fase: de color negro, gris o marrón. Es por el cual entra la corriente eléctrica a la vivienda.
      • Neutro: de color azul. Es el cable por el que sale la corriente de la vivienda, después de llegar a los puntos de consumo.
      • Toma de tierra: a rayas verdes y amarillas. Son los cables que van desde los diferentes aparatos eléctricos o puntos de luz, enchufes, etc., hasta el cuadro de distribución, y de ahí, a la toma de tierra del edificio.


      Figura 2.8. Cables eléctricos de las viviendas.






      Después del cuadro de mando y protección viene el cableado de la casa, que se encuentra empotrado en las paredes dentro de unos tubos de conexión. Uno de los elementos del cableado son las cajas de derivación o empalme, que sirven para realizar las conexiones necesarias dentro de nuestra instalación y proteger las mismas. A lo largo del cableado podemos encontrar los elementos más comunes de la instalación eléctrica.

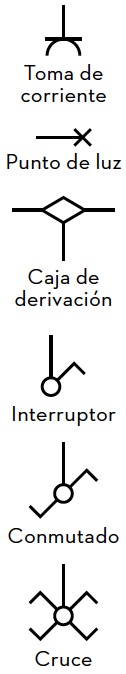

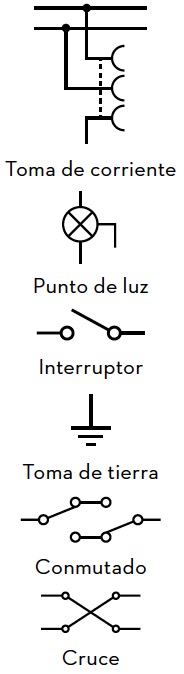

      Elemento Descripción Símbolo Imagen
      Toma de corriente Puntos que permiten conectarnos a la red eléctrica (enchufes).

      Interruptor sencillo Cada punto de luz es controlado por un solo interruptor.

      Interruptor conmutado Son aquellos que permiten controlar un punto de luz desde dos interruptores diferentes.

      Interruptor cruzado Permiten el control de un punto de luz con tres o más interruptores.

      Punto de luz Cuando el interruptor cierra el circuito, nos proporciona luz. Los más usados actualmente son los de bajo consumo o led.

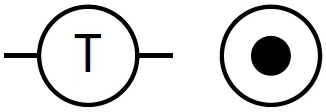

      Timbre Es un dispositivo que, al recibir energía eléctrica a través de un pulsador, suena.

      Tabla 2.4. Elementos de la red eléctrica.

      1. Instalaciones características
      Unidad 2. Instalaciones en viviendas
      Without background sound
      Logo



      Grados de electrificación

      El grado de electrificación de una vivienda está relacionado con la carga eléctrica que deberá soportar la instalación eléctrica. Se establecen dos grados de electrificación para una instalación de vivienda.

      Grado de electrificación Alcance de la electrificación Circuito sin dependientes

      Básico
      Potencia mínima de 5750 W a 230 V.

      Tiene que cubrir las necesidades primarias de consumo. C1: puntos de iluminación.
      C2: tomas de corriente generales y frigorífico.
      C3: cocina y horno.
      C4: lavadora, lavavajillas y termo.
      C5: tomas de corriente de baños y las auxiliares de la cocina.

      Elevado
      Potencia mínima de 9200 W a 230 V.

      Además de las necesidades básicas, debe cubrir la instalación del aire acondicionado y de la calefacción eléctrica. También se instala cuando la superficie de la vivienda es superior a 160 m2. C6: circuito tipo C1 adicional.
      C7: circuito tipo C2 adicional.
      C8: calefacción eléctrica.
      C9: aire acondicionado.
      C10: secadora independiente.
      C11: domótica y seguridad.
      C12: circuitos tipo C3, C4 y C5 adicionales.

      Tabla 2.5. Grados de electrificación.

      Circuitos eléctricos característicos

      A continuación se representan los circuitos eléctricos característicos de las instalaciones de vivienda, tanto en esquema unifilar (solo se representa un cable) como multifilar (se representan todos).

      Circuito Unifilar Multifilar
      Esquema Elementos Esquema Elementos

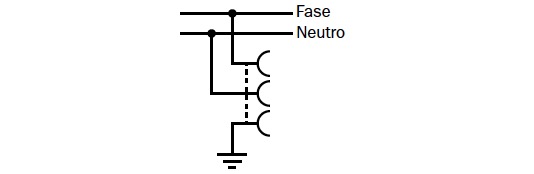

      Toma de corriente

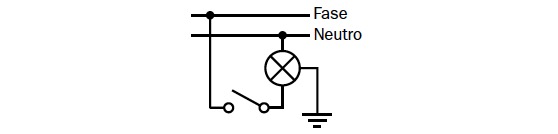

      Punto de luz

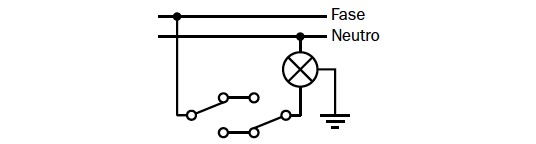

      Punto de luz conmutado (encendido de punto de luz desde dos puntos)

      Punto de luz con conmutador de cruce (encendido de punto de luz desde tres puntos)

      Tabla 2.6. Circuitos eléctricos.

      Para representar la instalación eléctrica se suele recurrir a un esquema unifilar, en el que representamos en una única línea una agrupación de cables. Sobre esa línea se añaden los distintos elementos que componen la instalación mediante símbolos.



      Ya que la representación de los elementos en el plano no está normalizada, se debe poner junto con el plano una leyenda para poder relacionar cada elemento con su instalación.

      CE Cuadro eléctrico
      TV Toma de televisión
      TF Toma de teléfono
      TR Termostato
      T Toma de telefonillo

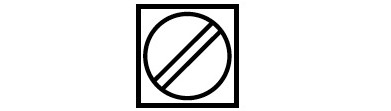

      Detector de presencia
      ​ Tira led

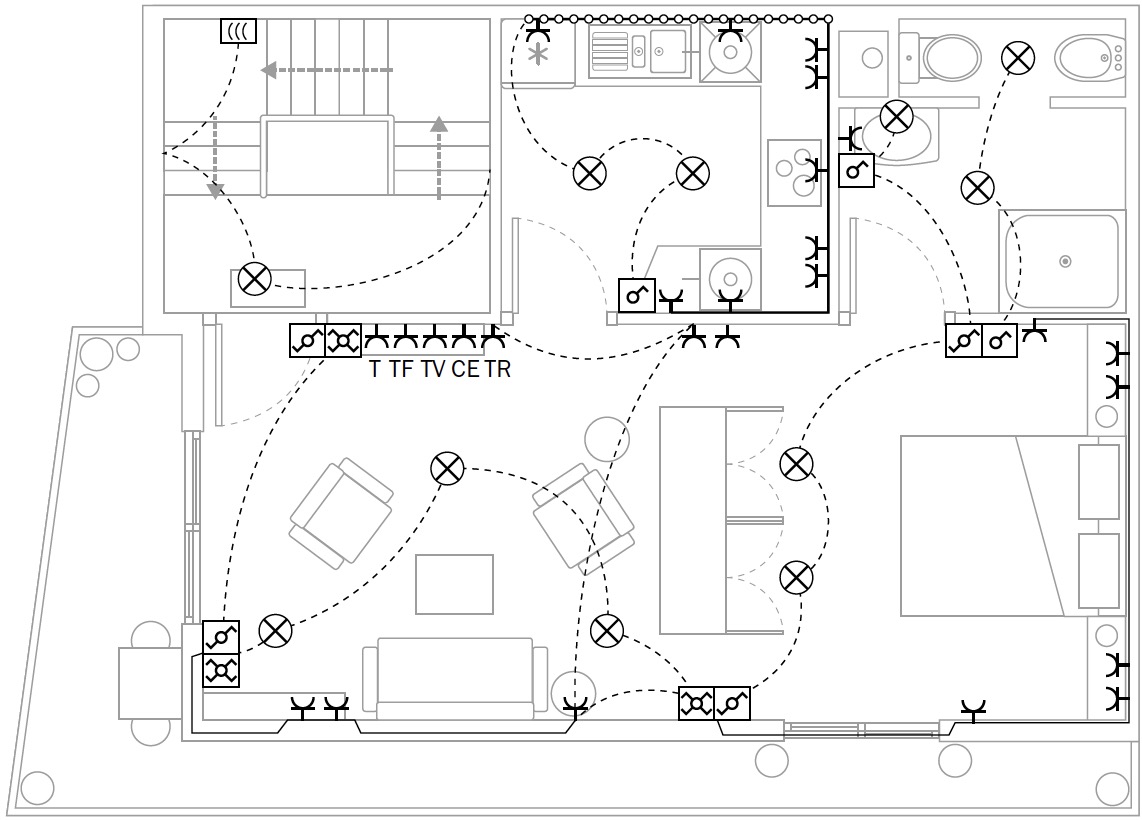

      Figura 2.9. Representación de la red eléctrica.

      Piensa y razona

      1. Fíjate en la figura que representa el funcionamiento de un interruptor sencillo:

      1. ¿Cómo será el funcionamiento de dos interruptores conmutados? Explícalo ayudándote de un dibujo.
      1. ¿Y de uno de cruce con tres interruptores?
      1. Investiga ejemplos de lugares donde se haya instalado una red de recogida de aguas residuales separativas. ¿Crees que es mejor solución que la empleada normalmente? Justifica la respuesta.

      Actividades

      1. Enumera las principales instalaciones dentro de una vivienda.
      1. ¿Cuál es el objetivo de cada una de ellas?
      2. ¿Cómo funcionan?
      1. Sobre un croquis del baño de tu casa, realiza un esquema de las redes de: AF, ACS y saneamiento.
      2. Haz un croquis de tu casa y, sobre él, representa la instalación eléctrica.
      1. Instalaciones características
      Unidad 2. Instalaciones en viviendas
      Without background sound
      Logo

      Instalaciones características

      Escoge la  respuesta  correctas.

      En una instlación de agua,  las válvulas de retención los dispositivos de

      Para evitar el paso de malos olores, gracias a la presencia constante de agua y conectar los aparatos sanitarios con la bajante, utilizamos el

      El encargado de proteger a las personas de posibles electrocuciones, ya que, cuando detecta una fuga de corriente, abre la instalación, impidiendo elpaso de corriente eléctrica es el

      El cable de color marrón indica

      El voltaje habitual de una casa es de
