5. Técnicas de manipulación

¿Qué herramientas y útiles para trabajar los metales conoces? ¿Para qué se utiliza cada uno ellos? Haz una lista con todos ellos y ponla en común con tus compañeros.

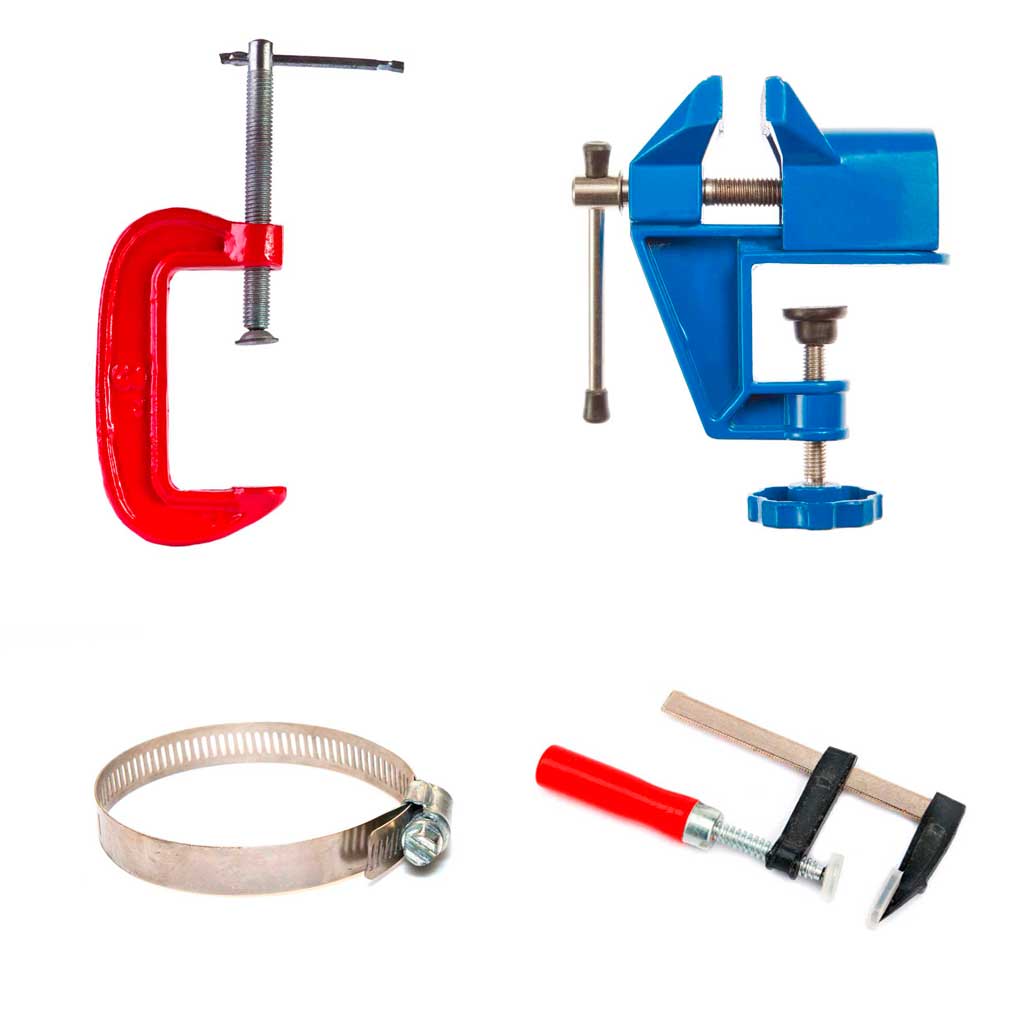

Para sujetar los materiales mientras se trabaja con ellos utilizamos el **tornillo de banco,** el **gato** o **sargento,** el **tornillo de mano** y la **abrazadera,** y algunas herramientas de mano, como las **tenazas** y los **alicates.**

Son las operaciones como el marcado, el corte, el perforado, el tallado/rebajado y el afinado, que se llevan a cabo a partir de las formas comerciales con herramientas y máquinas herramienta.

5.1. Marcado

Punta de trazar y granete

Se emplean para marcar líneas y puntos en las láminas, respectivamente.

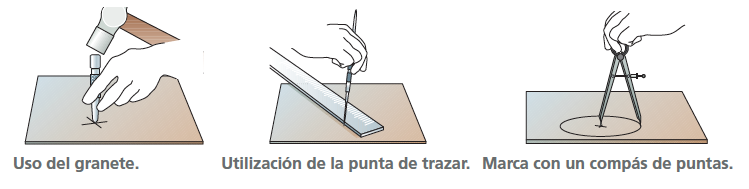

Cómo marcar una pieza de metal

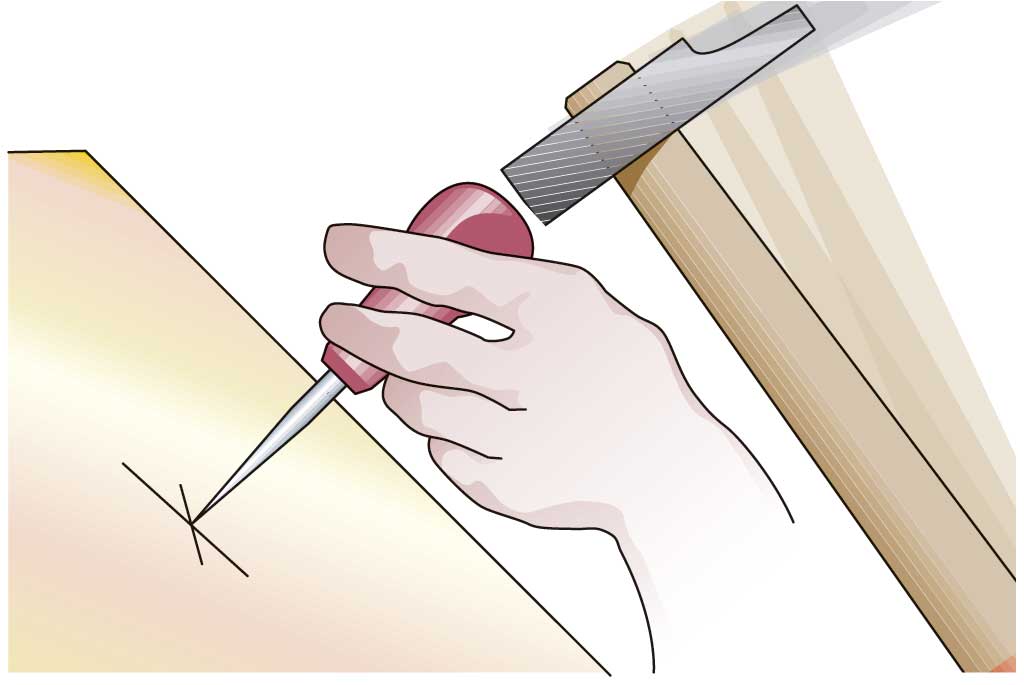

El granete se emplea para marcar pequeñas señales en la lámina de metal. Para ello, se coloca sobre el punto que se quiere señalar y se da un golpe seco de martillo en el otro extremo.
La punta de trazar se utiliza para marcar líneas rectas sobre la lámina. Hay que utilizar reglas y escuadras metálicas, tal y como muestra el dibujo.
También se usa el compás de puntas para trazar líneas, circunferencias y arcos, y para transportar medidas.

5.2. Corte

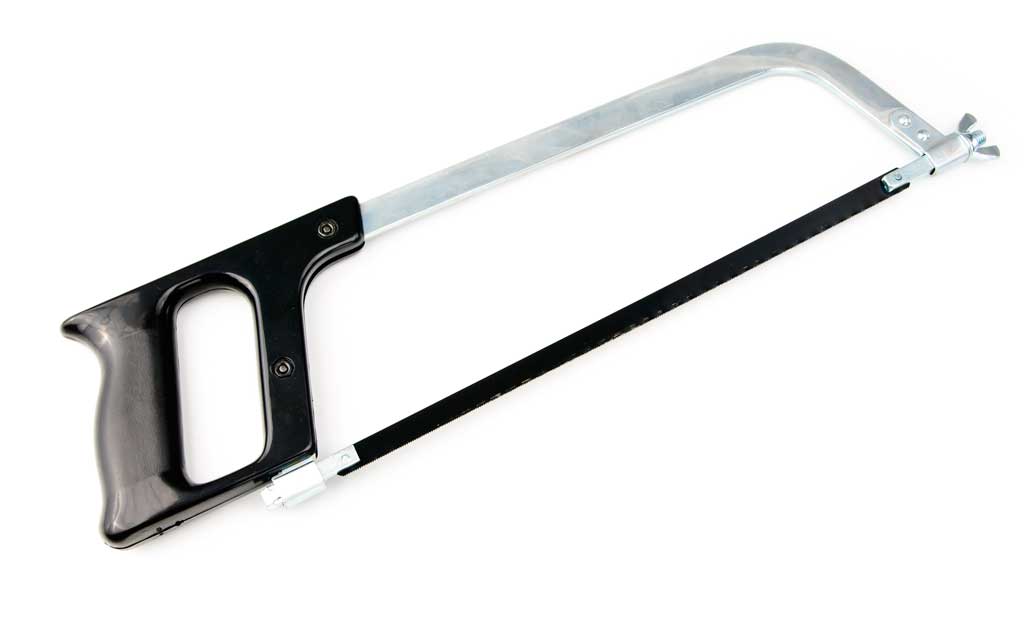

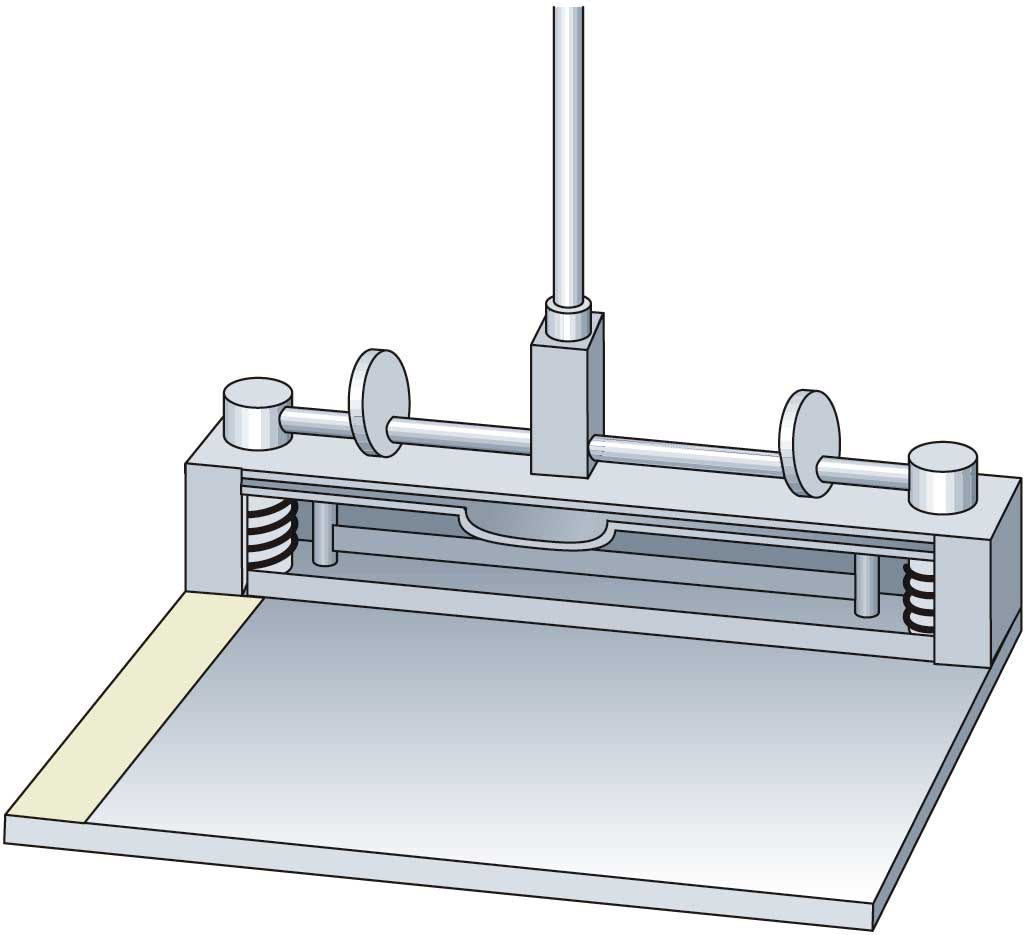

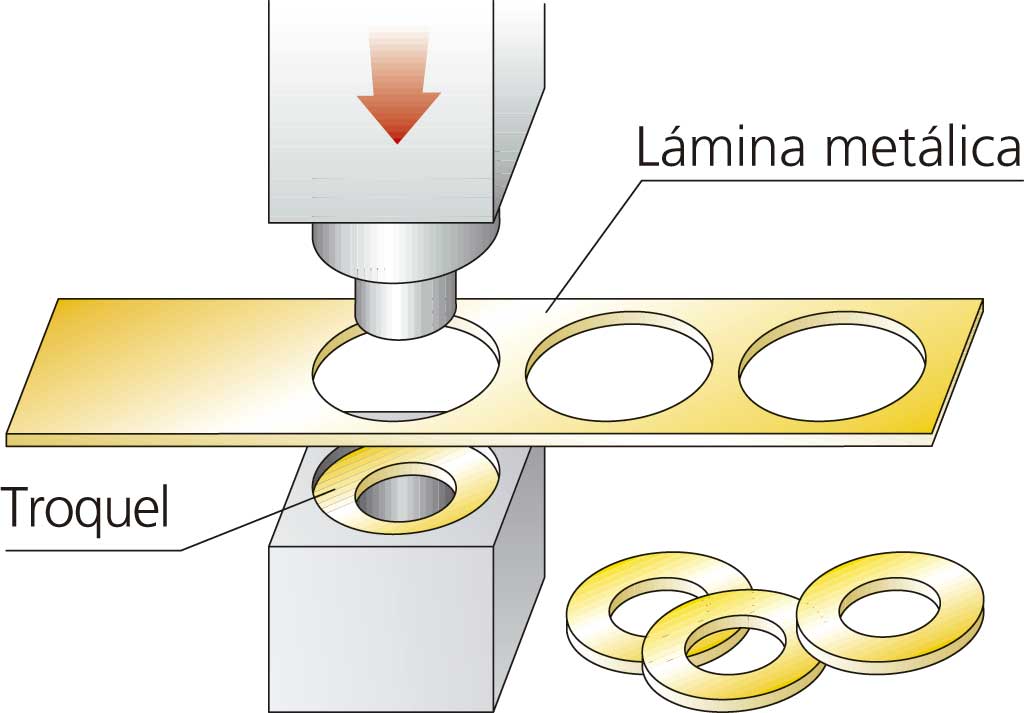

Tijeras de chapa o cizalla	Guillotina	Prensa o troquel	Sierra de arco
Se emplean para cortar láminas blandas y flexibles de pequeño grosor. Con ellas se pueden realizar cortes rectos, oblicuos y curvilíneos.	Se usa para cortar láminas de pequeño grosor.	Se utiliza para cortar planchas de espesor no superior a 5 mm. Con esta máquina se obtienen piezas sencillas, con la forma deseada, mediante un golpe de prensa.	Consta de un arco de metal, un mango de plástico o metal y tuercas o palomillas para apretar la hoja. Se utiliza para realizar cortes en línea recta en los que se requiere precisión.

Máquinas herramienta para cortar

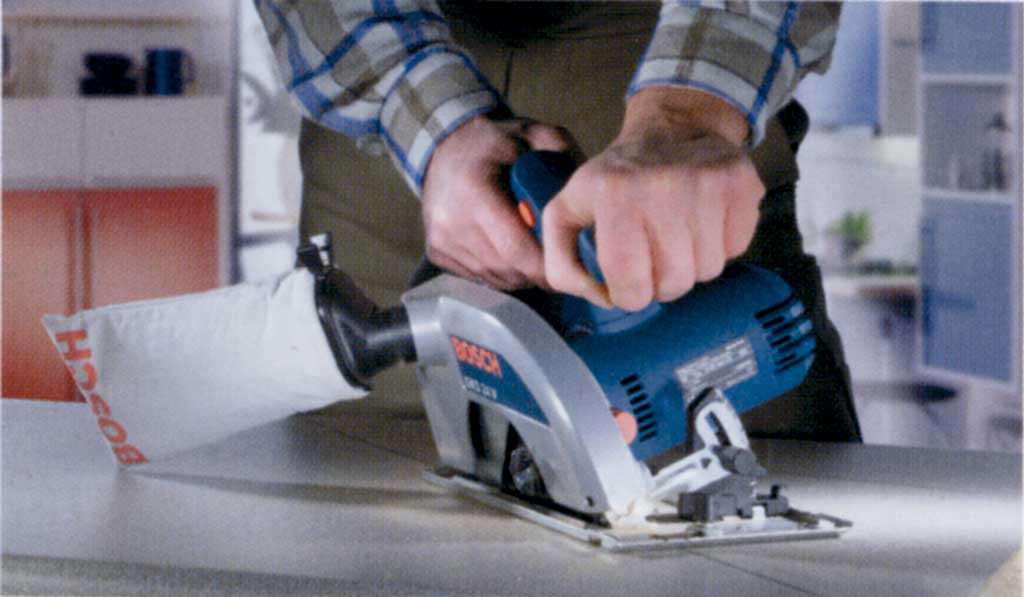

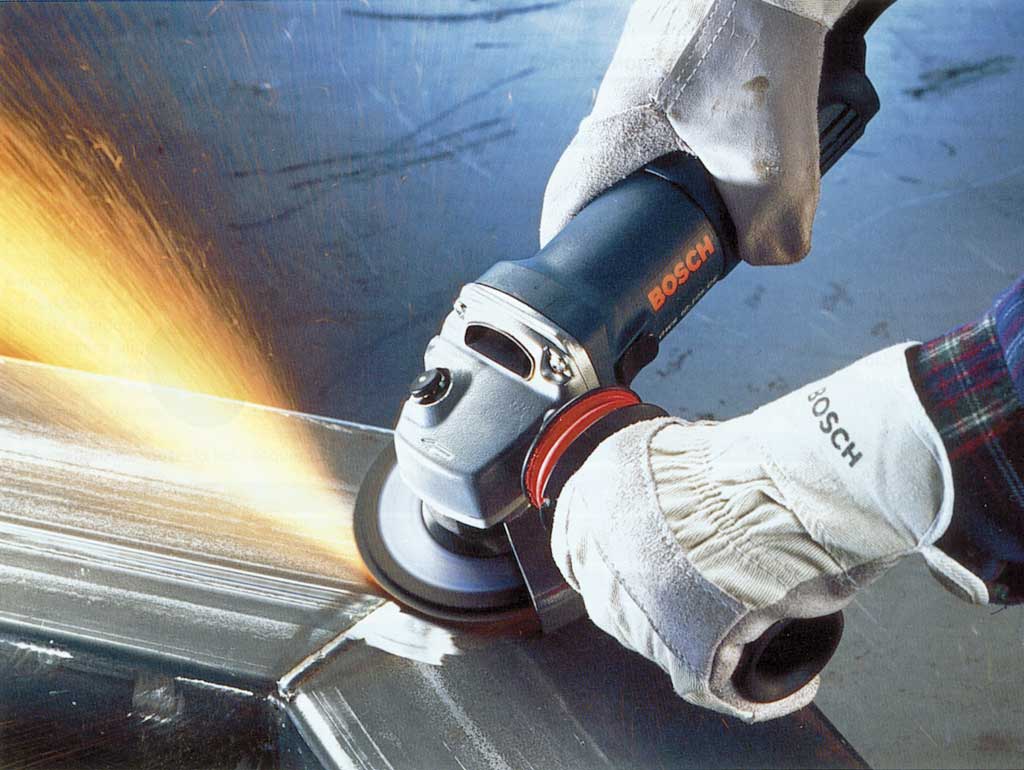

Sierra circular	Amoladora
Se utiliza, principalmente, para cortar planchas o láminas de grandes dimensiones. Permite realizar cortes rectos y oblicuos.	Muy versátil, consta de una muela circular extraíble. En función del tipo de muela y del material de que esté hecha, podemos cortar, lijar, decapar, pulir, desbastar, eliminar la rebaba de los bordes...

5.3. Perforado

FRESADORA

La fresadora o tupí es una máquina herramienta muy versátil, ya que permite realizar todas las operaciones de mecanizado estudiadas.

Contiene una herramienta, denominada fresa, que gira a gran velocidad y va arrancando material. Con ella se obtienen superficies con un acabado excelente.

Según la fresa utilizada, se pueden realizar diferentes diseños: ranuras, muescas, dientes, levas…

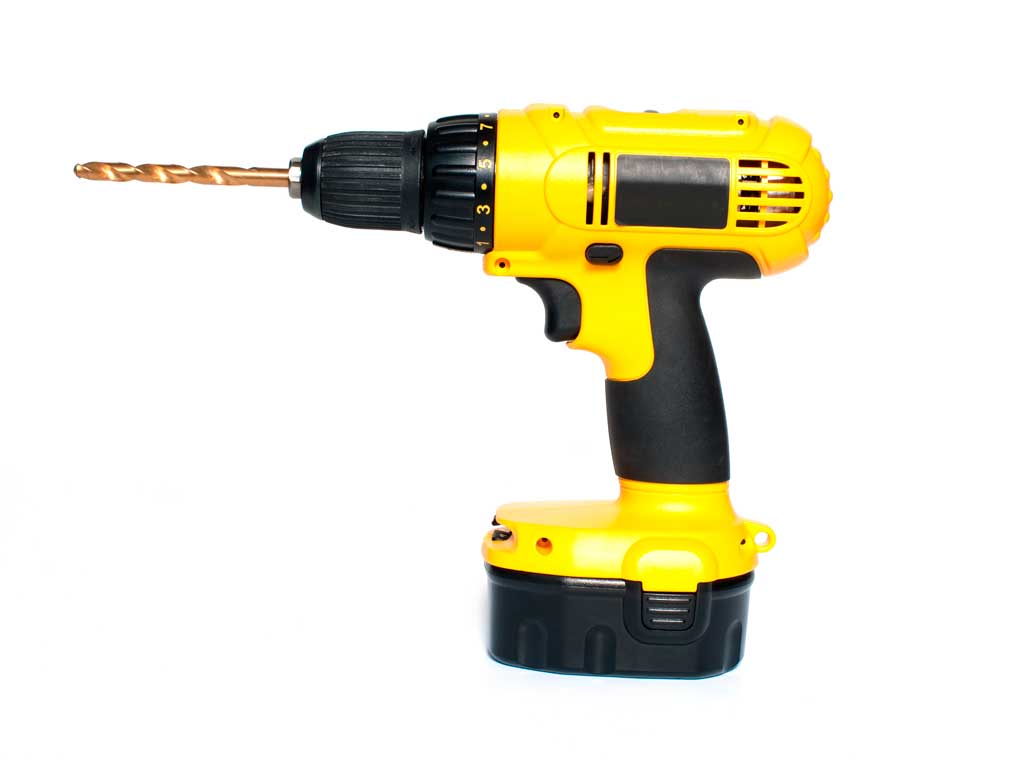

Punzón	Taladradora
Pieza metálica alargada terminada en punta.	Máquina herramienta que utiliza una broca.

5.4. Tallado / rebajado

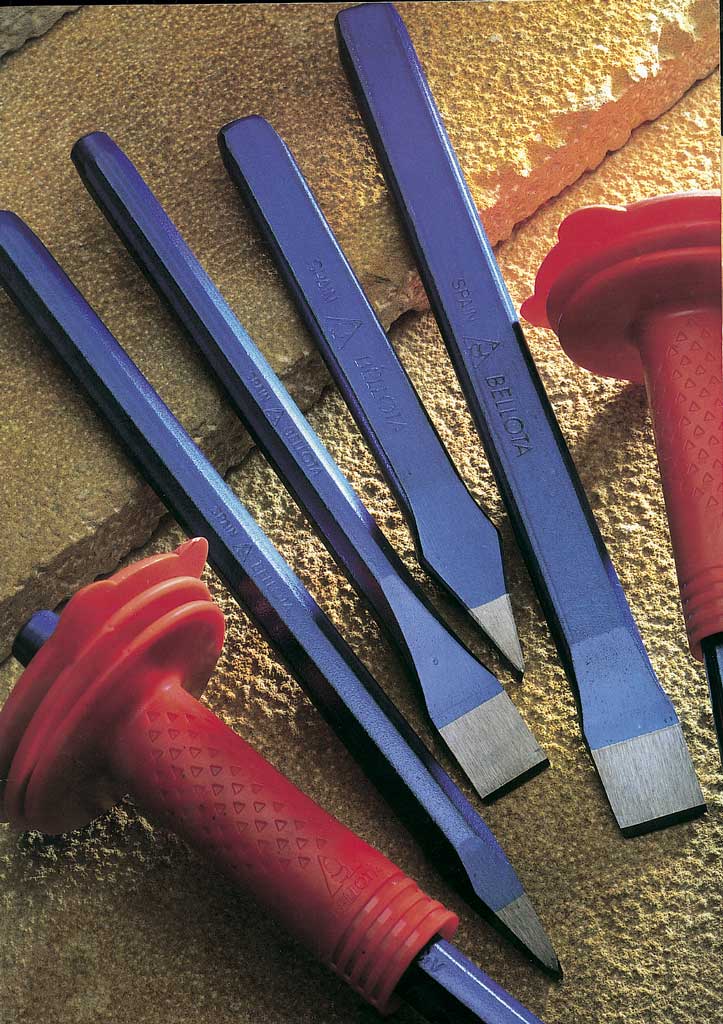

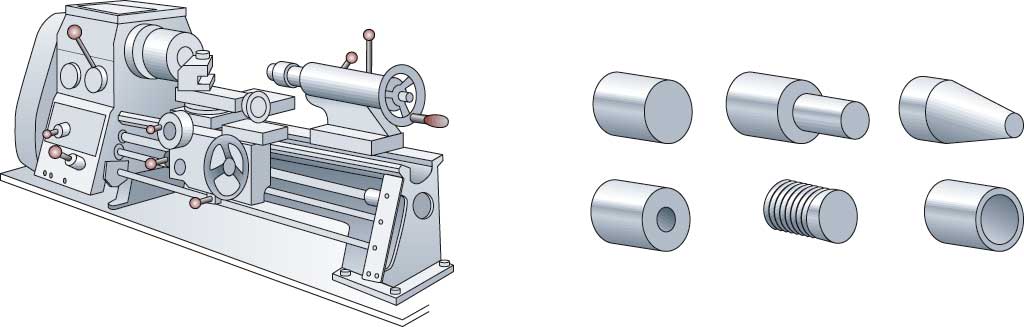

Cincel y buril	Torno
Constituidas por una punta de doble bisel, se utilizan para tallar el material golpeando con un martillo sobre el mango, con un ángulo de incidencia sobre el material de unos 5°.	Es una máquina herramienta que se utiliza para dar forma a piezas cilíndricas. Funciona haciendo girar la pieza mientras una cuchilla se desplaza longitudinalmente y va arrancando el material

5.5. Afinado

Ideas claras

Las técnicas de manipulación se llevan a cabo con herramientas y máquinas herramienta a partir de las formas comerciales.
Entre estas operaciones se encuentran: el marcado, el corte, el perforado, el tallado/rebajado y el afinado.
En cada una de estas operaciones se han de aplicar técnicas de trabajo adecuadas, teniendo en cuenta las normas de seguridad e higiene.

Rasqueta

Contiene una pieza triangular de metal, con el canto afilado, y se emplea para arrancar pequeñas virutas de las piezas.

5.6. Máquinas herramienta para desbastar y afinar

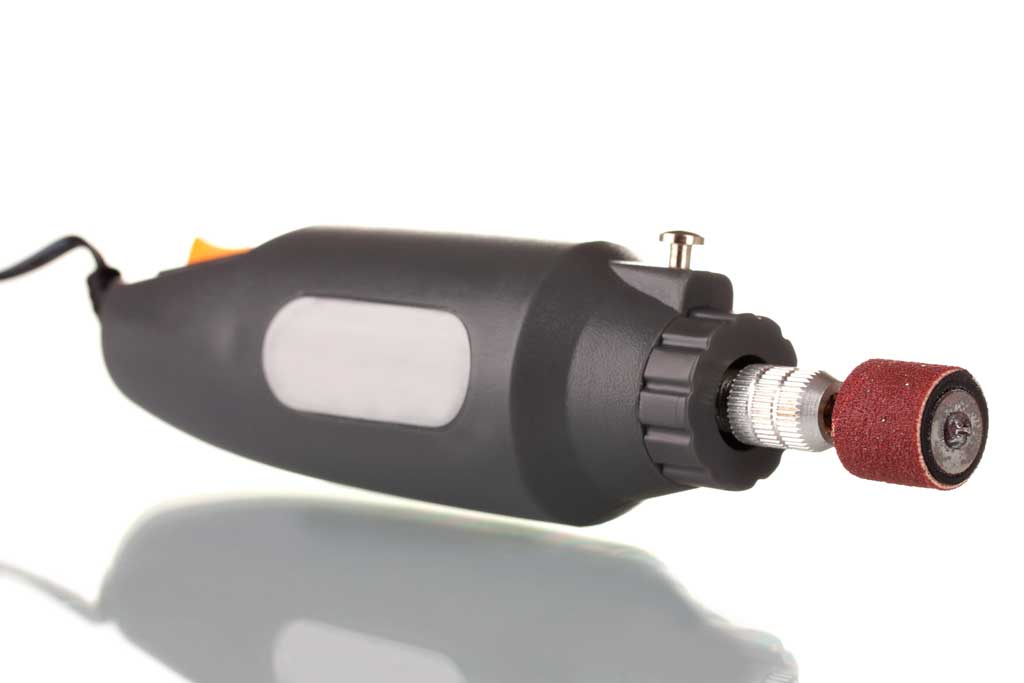

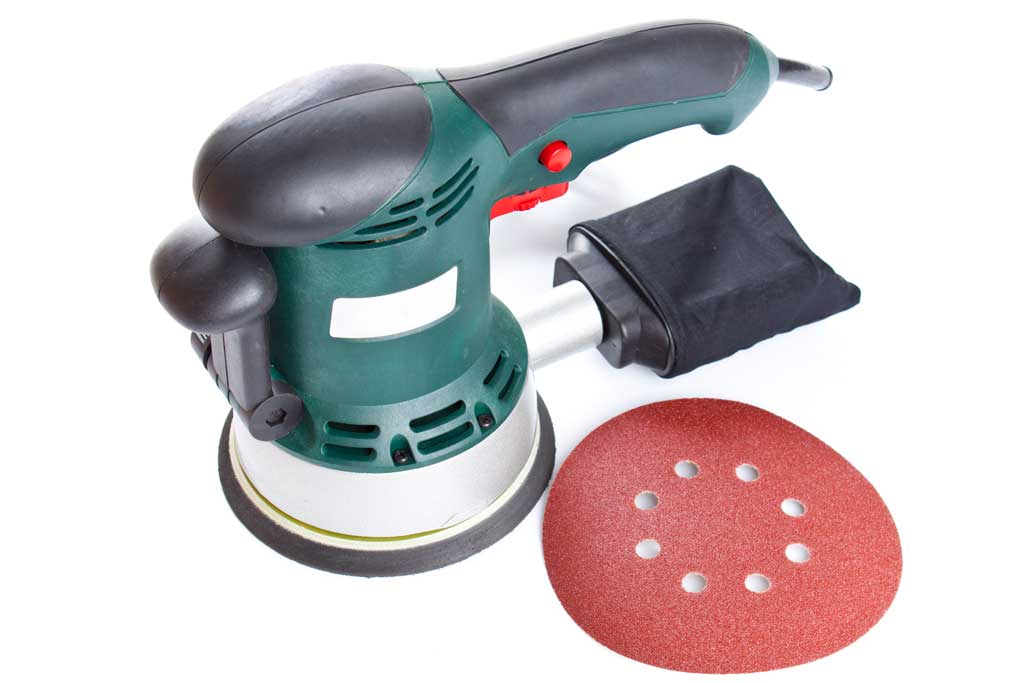

Lijadora	Rectificadora
El motor permite que una lija, compuesta de material abrasivo, se mueva alternativamente a gran velocidad. Se consigue así un lijado rápido y uniforme.	Elimina material con gran precisión para dar un acabado final a la pieza y ajustarla a las dimensiones exactas que queremos. El espesor arrancado puede ser de solo centésimas de milímetro.

¿Para qué se utilizan las herramientas que observas en la fotografía?

A medida que estudias los diferentes útiles y herramientas, elabora una lista con aquellos que necesitarás para construir la flor de aluminio.

,
