Las magnitudes físicas y su medida
UNIDAD
Sistema Internacional de Unidades
Longitud
Metro
Masa
Kilogramo
Tiempo
Intensidad de corriente eléctrica
Temperatura
Cantidad de sustancia
Intensidad luminosa
Segundo
Amperio
Kelvin
Mol
Candela
SÍMBOLO
Magnitudes fundamentales
m
kg
s
A
K
mol
cd
Verdefinición
Logo anaya
Las magnitudes físicas y su medida
fq3_metro_patron_bd
Metro
Es la distancia entre dos trazosrealizados sobre una barra de platinoe iridio que se conserva en la OficinaInternacional de Pesas y Medidas deParís. En 1960, se vuelve a definircomo 1 650 763,73 longitudes deonda de la luz anaranjada-rojizaemitida por el átomo de kriptón-86.En 1983, se redefine como la longitudrecorrida por la luz en el vacío en untiempo de 1/299 792 458 segundos.

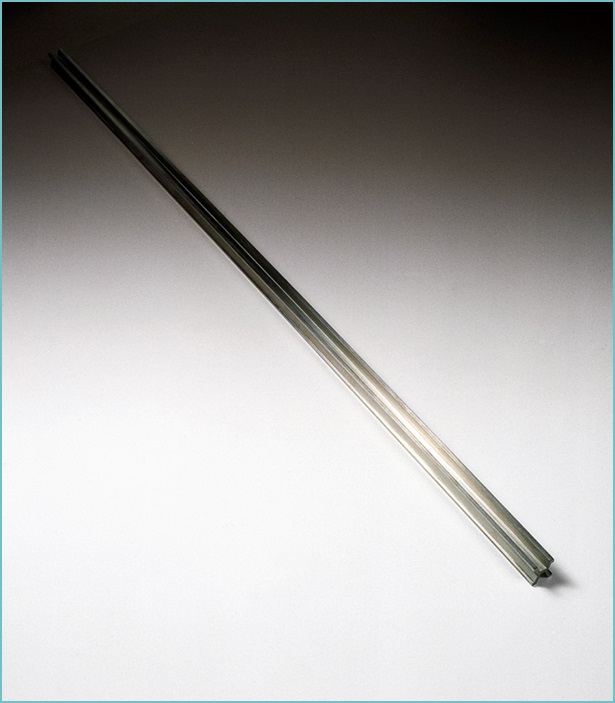

En la fotografía se puede observar el metropatrón que se conserva en el Centro Español deMetrología (Madrid).
Logo anaya
Las magnitudes físicas y su medida
fq3_balanza_electronica_bd_011910
Es la masa de un cilindro de platino e iridio de 39 milímetros dediámetro y 39 milímetros de altura y que se conserva en laOficina Internacional de Pesas y Medidas de París. En lasimágenes puedes observar diferentes tipos de balanzas.
fq3_balanza_precision_bd_011910
fq3_balanza_romana_bd_011910
fq3_balanza_platillos_bd_011910

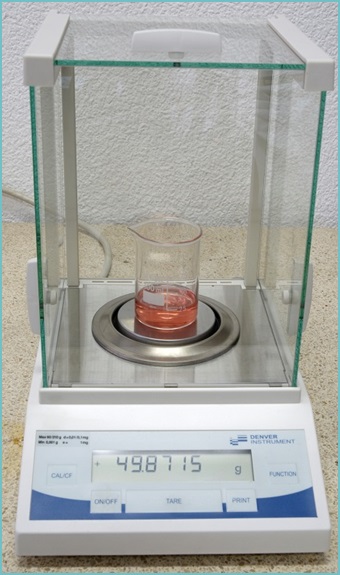

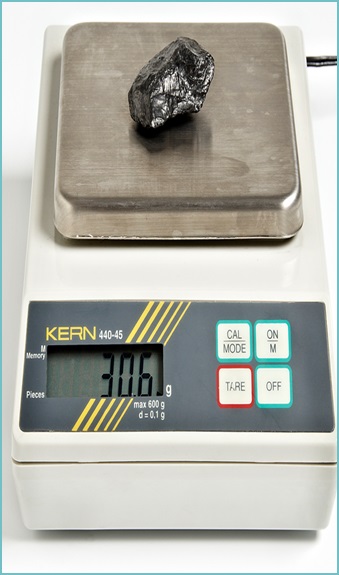

Balanza electrónica deprecisión.
Balanza de precisión.

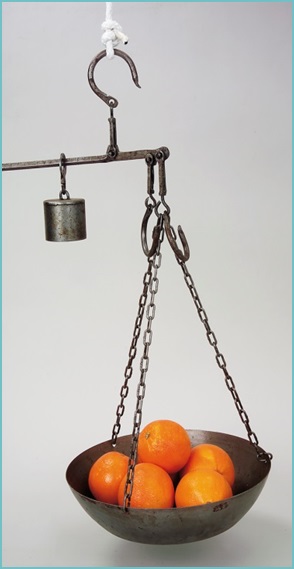

Balanza romana.

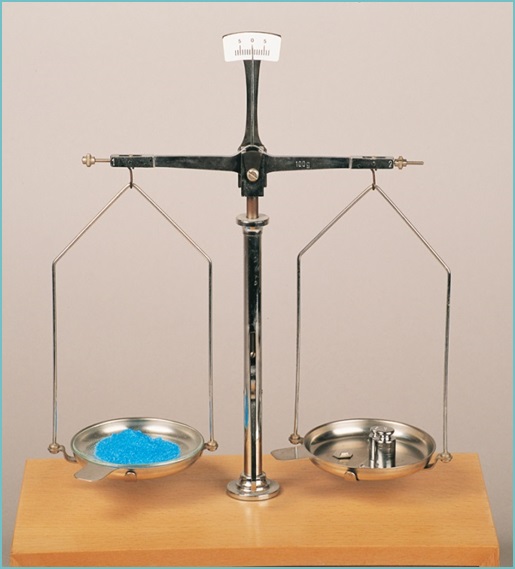

Balanza de platillos.
Kilogramo
Logo anaya
Las magnitudes físicas y su medida
Segundo
Se define a veces, aunque se sabeque no es un valor constante, comola fracción 1/86 400 del día solarmedio (tiempo que tarda la Tierra endar una vuelta sobre su eje derotación). La última definición, de1967, alude a la frecuencia deresonancia del átomo de cesio,9 192 631 770 Hz; así, en laactualidad se define como la duraciónde 9 192 631 770 períodos de laradiación que corresponde a latransición entre dos nivelesenergéticos hiperfinos del estadofundamental del átomo de cesio-133.

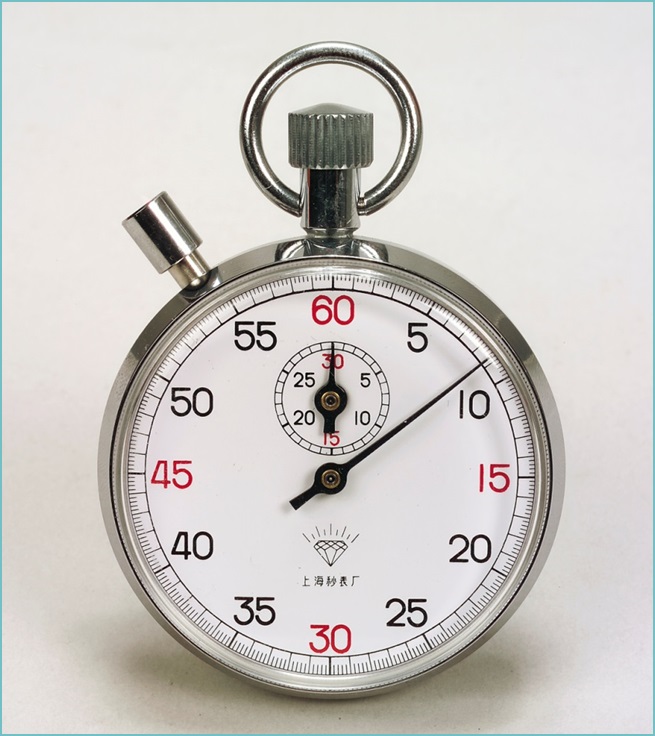

El instrumento que utilizamos para medir el tiempoes el cronómetro.
fq3_cronometro_bd_011910
Logo anaya
Las magnitudes físicas y su medida
Es la intensidad de unacorriente eléctrica que, alcircular en el mismo sentidopor dos conductores paralelosinfinitamente largos, situadosen el vacío y a un metro dedistancia, hace que se atraigancon una fuerza de 2 · 10-7newton por cada metro delongitud.

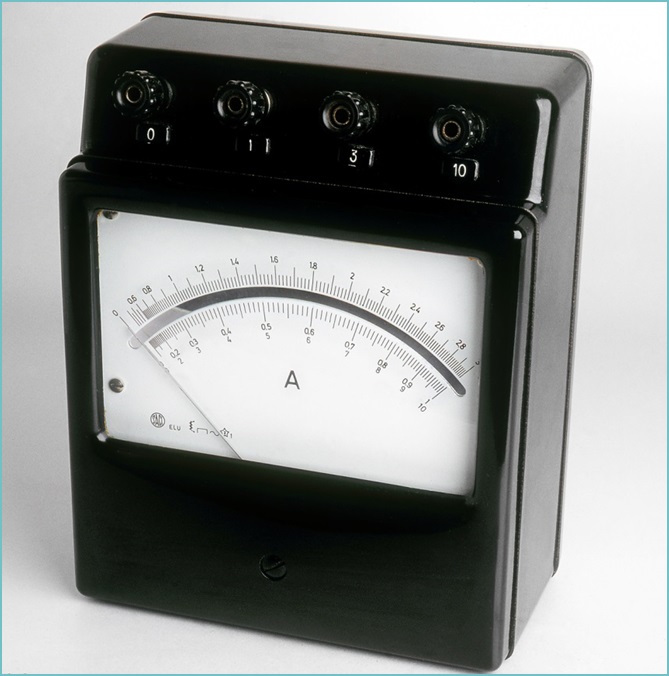

El instrumento de medida que utilizamospara medir la intensidad de corriente es elamperímetro.
fq3_amperimetro_bd_011910
Amperio
Logo anaya
Las magnitudes físicas y su medida
fq3_02_08

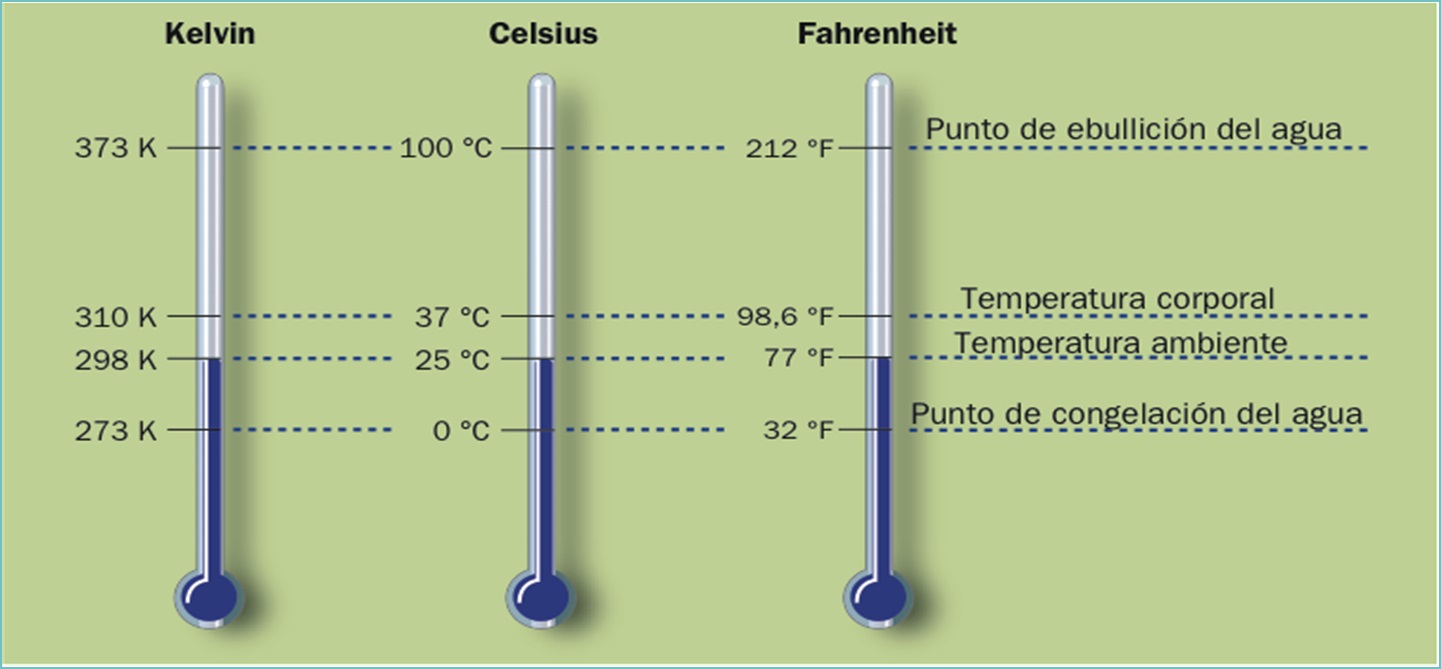

                     La escala termodinámica de temperaturas se adoptó en la XIConferencia General de Pesos y Medidas celebrada en París en 1960, y se definecomo la fracción 1/273,16 de la temperatura termodinámica del punto triple delagua. Con esto, la temperatura de congelación del agua a la presión de 1 atm setomó como 273,15 K, y la de ebullición, 373,15 K. Por tanto, y al igual que laescala Celsius (llamada así en honor de Anders Celsius, quien la propuso en elsiglo XVIII), la escala Kelvin tiene 100 divisiones; cada una de ellas es un kelvin.
Kelvin
Logo anaya
Las magnitudes físicas y su medida
Mol
Es la cantidad de sustancia que contiene tantasunidades elementales de materia (átomos, moléculas,iones...) como las que hay en 0,012 kg de carbono-12(6,023 · 1023). Este número es el que conocemoscomo número de Avogadro.

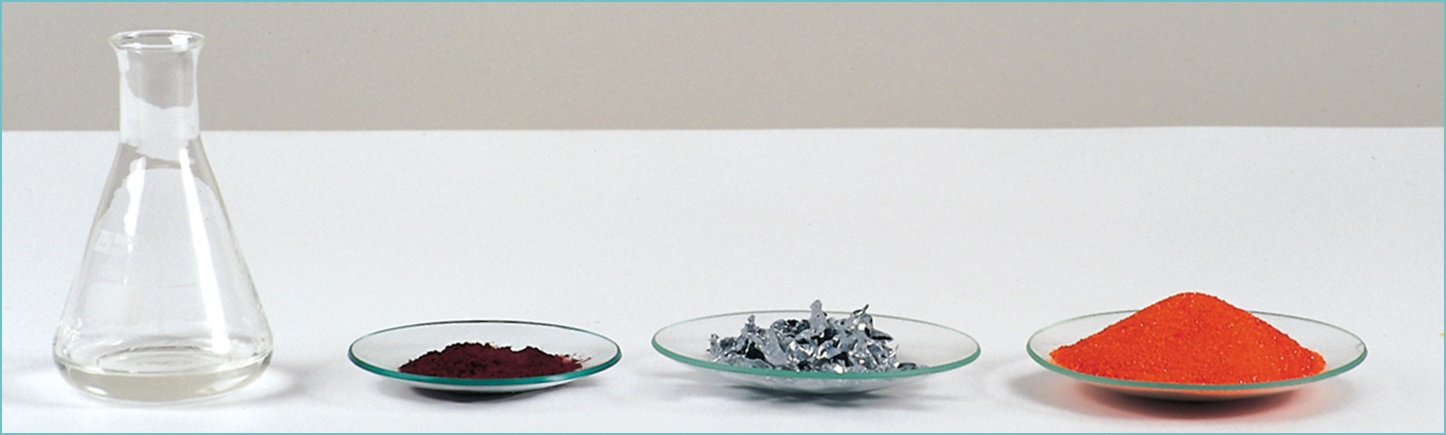

La fotografía muestra un mol de diferentes sustancias: agua,fósforo, cinc y dicromato de potasio. Aunque la masa esdiferente para cada una de ellas, todas contienen el mismonúmero de entidades elementales (la misma cantidad desustancia).
fq3_mol_011910
Logo anaya
Las magnitudes físicas y su medida
Es la intensidad luminosa deuna fuente que, en unadirección dada, emite unaradiación monocromática defrecuencia 540 · 1012 Hz, ycuya intensidad energética enesa dirección es de 1/683vatios/estereorradián (elestereorradián es una unidadderivada del SI que expresaángulos sólidos).
fq3_farola_bd_011910
Candela
Logo anaya
Las magnitudes físicas y su medida
UNIDAD
Sistema Internacional de Unidades
Longitud
Metro
Masa
Kilogramo
Tiempo
Intensidad de corriente eléctrica
Temperatura
Cantidad de sustancia
Intensidad luminosa
Segundo
Amperio
Kelvin
Mol
Candela
SÍMBOLO
Magnitudes fundamentales
m
kg
s
A
K
mol
cd
